Как настроить кулису на ВАЗ 2114

Как сделать регулировку кулисы на ВАЗ-2110

При неточностях в смене, выбивании, перескакивании передач либо возникающем хрусте хозяева ВАЗ-2110 в панике связывают все эти проявления с неисправностью КПП. Однако в действительности здесь другой виновник неполадки, коей выступает кулиса.

Практика показывает, что замена, как и ремонт, здесь не совсем востребованные меры. Гораздо чаще сложившиеся обстоятельства заставляют попросту произвести регулировку кулисы. Сегодня побеседуем о настройке данного элемента, а также о нюансах доработки либо замены этой детали.

Какова функция кулисы в отечественном ВАЗ-2110

Преимущественно КПП пребывает в исправном нахождении, однако не исключена поломка кулисы. Впору совершить замену узла либо же попробовать обойтись регулировкой кулисы. В свою очередь, настройка данной детали поможет ликвидировать неисправность и удостовериться: поломка связана с кулисой коробки. Иногда так происходит, что хозяин «десятки» попросту начинает осуществлять замену одной составляющей за другой. А между тем стоит выяснить проблему, прежде чем тратить денежные средства и драгоценное время.

Собственно кулиса КПП призвана выполнять главную цель: скорости не должны переключаться самопроизвольно. Порой от неграмотной либо сбившейся настройки весь механизм трансмиссии функционирует некорректно, да еще выходит из строя. Следовательно, необходимо уметь производить регулировку кулисы самому, к тому же данный процесс не вызывает сложностей.

Отрегулировать кулису понадобится в представленных случаях:

  • была замена карданчика;
  • после замены либо снятия коробки на вашем автомобиле;
  • ослаблены хомуты фиксации;
  • прокручивание кулисы на шарнире.

И хоть визуально порой представляется, что кулиса расположена на нужном месте, однако даже самое малое ее смещение способно привести к неправильной работе КПП. Иногда достаточно просто потянуть кулису на миллиметр к карданному валу, и все функции КПП в ВАЗ модели 2110 восстанавливаются.

Перед мероприятиями по настройке кулисы в вашем ВАЗ-2110 понадобится оборудовать место, произведя подготовительные действия:

  • автомобиль необходимо загнать на смотровую канаву;
  • стояночный тормоз следует до конца затянуть;
  • непременно стоит позаботиться о противооткатных упорах.

Чтобы процесс регулировки был более оперативным и качественным, желательно все действия выполнять с напарником.

Признаки, указывающие на неисправность

В действительности выявить, что причиной бед является как раз кулиса, отнюдь не сложно. Между тем имеется ряд отличительных моментов, указывающих на это:

  • 1-я передача никак не включается/выключается либо же переходит в другую позицию;
  • в ходе включения 1-й передачи первоначально ручка КПП ведет себя так, как обычно, однако чуть позже КПП самопроизвольно начинает перепрыгивать на заднюю;
  • не удается включить/выключить 1-ю и/или 5-ю передачу, тогда как при переключении других скоростей вопросов не возникает.

Как только появились первые звоночки неисправностей, можно посетить СТО либо выделить время в гараже, чтобы устранить неполадки.

Приметы неисправности Пояснение и решение
На рычаге КПП образовался люфт. Вероятно, кулиса изношена. Справиться с проблемой удастся посредством замены истертой детали.
У кулисы появился звон. Данная проблема встречается в КПП наиболее часто. Кроме того, звон могут спровоцировать дефекты на заводском производстве. Не исключено, что предшествовал некачественный ремонт.
С натяжением включаются скорости на коробке, а также их выбивает. Здесь есть смысл испытать 2 способа:

Когда не помогает настройка, элемент следует заменить.

Вместо 1-й передачи перескакивает на заднюю. С рычагом нет проблем, однако кулиса подвела. Стоит произвести замену, однако и ремонт способен помочь, воспользовавшись ремкомплектом.
Чересчур вибрирует рычаг. Необходимо исследовать положение шарниров ручки КПП. Вероятно, в них появился значительный люфт.

Как правильно отрегулировать кулису на ВАЗ-2110: инструкция

Поговорим, как удастся настроить кулису, если та указывает на первичные приметы неисправности.

  1. Вначале стоит попытаться любыми путями включить 1-ю передачу.
  2. Необходимо установить вашу «десятку» на эстакаде, затянуть стояночный тормоз и подставить противоупорные откаты под шины.
  3. Выключать на коробке 1-ю передачу не надо.
  4. Снизу следует найти хомут, удерживающий кулису. Чтобы это выполнить, нужно подлезть под капот. Сам поиск КПП не должен вызвать вопросы. Хомут понадобится ослабить.
  5. Далее нужно вернуться в салон, чтобы рычаг КПП сдвинуть до упора в левую сторону. Не стоит таскать ручку назад либо вперед, так как, скорее всего, кулиса соскочит.
  6. Снова нужно вернуться под машину. Обратно затяните хомут.
  7. Как правило, достаточно обыкновенного смещения кулисы касательно карданчика на пару миллиметров.

Примечание. В ходе регулировки стоить обратить внимание на положение карданного вала. Последний может нуждаться в замене, когда имеет место износ.

Как отремонтировать кулису: видео

Итак, независимо от того, чему планируете подвергнуть кулису – ремонту, замене или регулировке, – в любом случае понадобится этот узел разобрать. Производится процедура таким образом:

  • снять кожух с ручки КПП;
  • загнать транспортное средство на яму либо поднять домкратом переднюю часть;
  • снять переднюю консоль (фиксируется крепежными болтами);
  • извлечь кулису (заводом-изготовителем для крепежа применено 6 болтов);
  • изучить состояние каждой составляющей при демонтаже;
  • отогнув пыльник, удастся подступиться к сальнику, опоре, карданному валу.

Что касается собственно ремонта: здесь представлено несколько советов, исходя из текущего положения узла, а также его деталей.

  1. Ремонт в лучшем случае требует использования ремкомплекта для кулисы.
  2. При деформации втулки нужно осуществить замену.
  3. Необходимо проверить, не износился ли люфт оси рычага.
  4. Стоит удостовериться, что нет отверстия у карданчика. Иначе ремкомплектом обойтись не удастся, и придется менять всю кулису.
  5. Порой источником посторонних шумов, лязга, дребезжания во время переключения на КПП скорости считается подушка кулисы. Меняется она довольно просто, и осилить этот процесс под силу даже новичку.

Если остались вопросы по замене либо ремонту кулисы в ВАЗ-2110, рекомендуем посмотреть видео. Специалисты подробно расскажут и покажут все нюансы данных действий. Пусть ваш автомобиль никогда вас не подводит и будет всегда на ходу!

Кулиса переключения передач: назначение, устройство, регулировка кулисы КПП

Многие водители в процессе эксплуатации ТС рано или поздно сталкиваются с различными неисправностями автомобиля. Что касается коробки передач, кроме самой КПП, с пробегом нередко внимания требует кулиса коробки передач, особенно в случае с МКПП.

На практике кулиса АКПП также может работать со сбоями, однако именно на механике кулиса МКПП выходит из строя заметно чаще. Далее мы поговорим о том, что такое кулиса в коробке передач, как работает механизм, а также какие неисправности кулисы КПП обычно встречаются.

Кулиса коробки передач: устройство и принцип работы

Начнем с того, что название кулиса является обиходным. На самом деле данный элемент специалисты называют тягой привода управления коробки передач. Сама кулиса является достаточно крепкой деталью, однако конструкция состоит из нескольких составных элементов, что несколько снижает надежность.

При этом кулиса в МКПП может изнашиваться достаточно быстро, так как езда на механике, в отличие от АКПП, предполагает постоянную работу с рычагом переключения передач. Обычно срок службы составляет около 100-150 тыс. км., однако проблемы могут появиться раньше.

Как уже было сказано выше, кулиса состоит из нескольких деталей, причем выработка или поломка любой из них приводит к тому, что работоспособность всего механизма будет нарушена. Также кулиса в автомобиле страдает от таких факторов, как попадание пыли, грязи, влаги, недостаточное количество смазки и т.д.

Перейдем к устройству кулисы КПП. Сразу отметим, каждый производитель стремится повысить надежность, а также добиться четкости и легкости включения передач, уменьшить люфты и т.п. В результате конструкция данного механизма на разных авто может отличаться. Однако можно выделить основные (базовые) элементы в устройстве кулисы КПП:

  • рычаг КПП;
  • тяга передач;
  • вилка и палец вилки;
  • сальник вилки;
  • фиксатор сальника;

Если же с механизмом возникают проблемы, признаки неисправности кулисы проявляются достаточно отчетливо. Как правило, неполадки кулисы приводят к возникновению определенных трудностей при переключении передач КПП.

Среди основных проблем стоит выделить:

  • люфты рычага переключения передач;
  • затруднения при переключении передач, когда к рычагу нужно приложить больше усилий;
  • стук или хруст при работе рычагом;
  • передачи не включаются или включается не та передача, которую выбрал водитель (пропала четкость включения передач);

Сразу отметим, некоторые люфты по мере износа допустимы, однако значительное их усиление не только снижает комфорт эксплуатации, но и может стать причиной более серьезных поломок.

В остальных случаях, когда нужные передачи включаются с большим усилием или передачу невозможно включить, необходима профилактика кулисы и регулировка, замена или ремонт, так как езду с поврежденной кулисой вполне можно считать крайне небезопасной.

Регулировка кулисы КПП

Как правило, при возникновении тех или иных проблем с КПП и переключением передач, необходимо начать с регулировки кулисы. Указанная регулировка кулисы является штатной операцией, не требующей особых денежных затрат.

  1. На начальном этапе следует убедиться, что кулиса рабочая, то есть узел может иметь определенную выработку, но при этом должна сохраняться его полная функциональность.
  2. Далее автомобиль следует загнать на яму или поднять на подъемнике, поставить на ручник, под колеса при необходимости подставляются противооткатные упоры.
  3. Теперь можно переходить к чистке кулисы. Двигатель должен быть заглушен. Кулису КПП нужно почистить от грязи, затем смазать кулису подходящей смазкой.
  4. Регулировку кулисы можно провести по задней передаче. Чтобы отрегулировать кулису по задней передаче, сначала на ней нужно ослабить хомут, затем перевести рычаг коробки в положение, когда задняя включается лучше всего. Теперь хомут можно затянуть.

Добавим, что выше были приведены общие рекомендации касательно регулировки кулисы. На разных авто могут возникать определенные отличия. Чтобы выполнить работу качественно, необходимо заранее изучить мануал для конкретной модели.

Подведем итоги

Как видно, кулиса МКПП постоянно подвергается различным нагрузкам, на нее оказывают влияние внешние факторы и т.д. По этой причине даже такой относительно простой и достаточно надежный механизм требует выполнения периодических работ по очистке, смазке и регулировке.

Если же регулировка не дает желаемого результата, тогда потребуется менять отдельные элементы в конструкции или заменить весь механизм в сборе. При этом нередко только замена кулисы позволяет добиться мягкости хода рычага КПП и одновременно четкости включения передач.

Устройство и принцип работы механической коробки передач. Виды механических коробок (двухвальная, трехвальная), особенности, отличия

Выбор масла для механической коробки передач: виды трансмиссионных масел, особенности и отличия. Какое масло лучше заливать в МКПП, что нужно учитывать.

Как заменить трансмиссионное масло в коробке передач: замена масла в МКПП и АКПП. Когда менять масло в коробке на автомате и механике. Полезные советы.

Как заменить автоматическую коробку передач АКПП на механическую МКПП, а также замена механики на автомат: нюансы. Полезные советы и рекомендации.

Проверка уровня масла в автоматической коробке передач: как проверить уровень ATF. На что еще обратить внимание: цвет, запах, загрязненность АТФ и т.д.

Как обслуживать коробку – автомат: замена масла и масляного фильтра АКПП, стоимость замены масла в автоматической коробке. Способы замены ATF, рекомендации.

Привод механизма переключения передач — снятие, установка и регулировка

Снятие

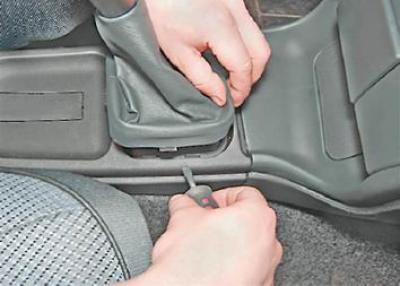

2. Поддеваем отверткой чехол.

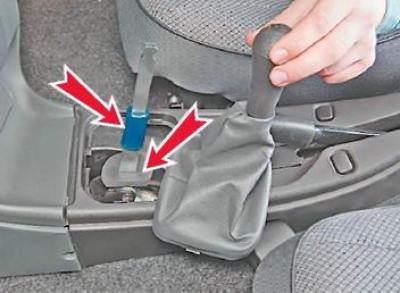

. и, поворачивая рукоятку вправо-влево, стягиваем ее вверх в сборе с чехлом, а также снимаем с рычага полиэтиленовую трубку и поролоновое кольцо.

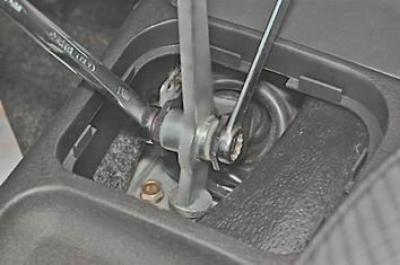

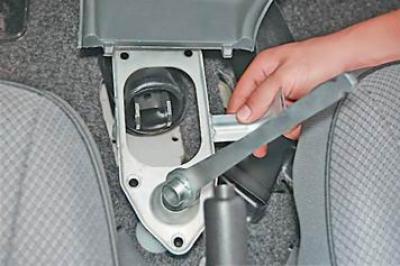

3. Удерживая ключом на 13 мм болт крепления тяги к рычагу от проворачивания, вторым ключом того же размера отворачиваем гайку.

4. Извлекаем болт и выводим рычаг из вилки тяги.

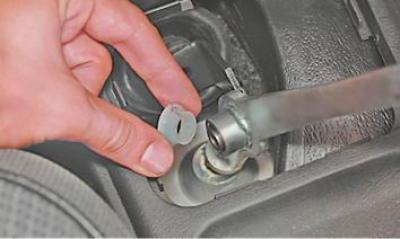

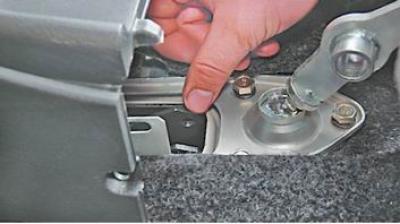

5. Вынимаем пластмассовые центрирующие втулки.

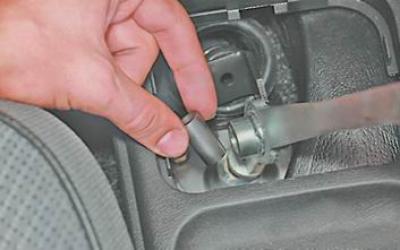

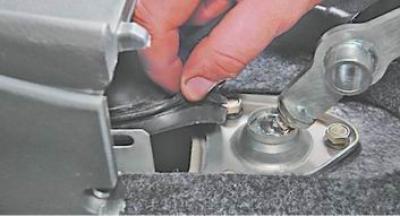

6. Извлекаем из отверстия рычага стальную дистанционную втулку.

7. Для удобства снятия тяги снимаем облицовку туннеля пола (см. “Накладка туннеля пола – снятие и установка”).

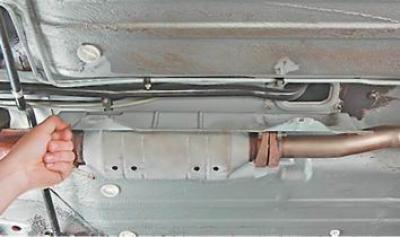

8. Снизу автомобиля ключом на 10 мм отворачиваем четыре гайки крепления и снимаем экран.

9. Помечаем взаимное положение тяги привода и шарнира.

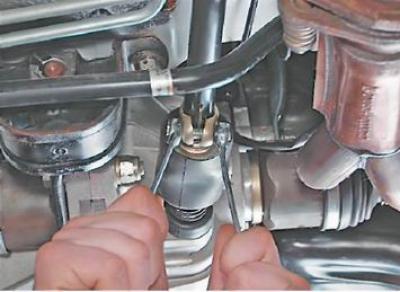

10. Удерживая ключом на 13 мм стяжной болт хомута, вторым ключом того же размера ослабляем затяжку гайки.

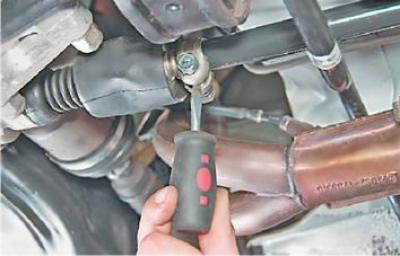

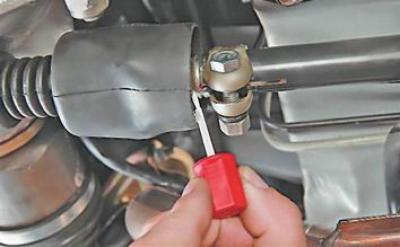

11. Разжимаем отверткой хомут и сдвигаем его по тяге.

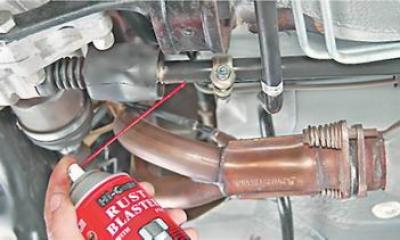

12. Наносим на соединение тяги с шарниром проникающую смазку.

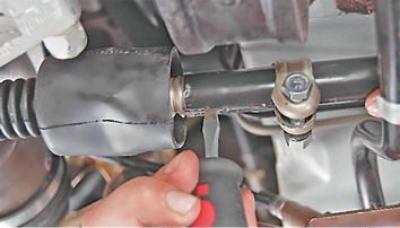

13. Разжимаем отверткой тягу.

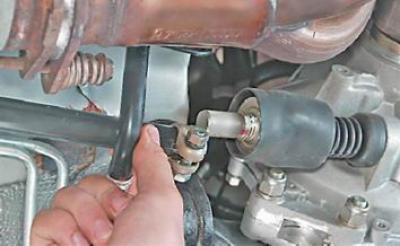

14. Отсоединяем тягу от шарнира.

15. В салоне автомобиля извлекаем резиновый уплотнитель из отверстия в кузове автомобиля.

16. Проталкиваем уплотнитель и тягу через отверстие вниз.

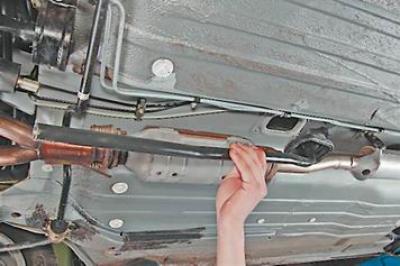

17. Из смотровой ямы снимаем тягу в сборе с уплотнителем.

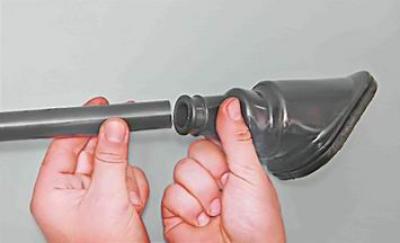

18. Снимаем уплотнитель с тяги.

19. Для снятия рычага снимаем правую накладку консоли панели приборов (см. “Панель приборов – снятие и установка”).

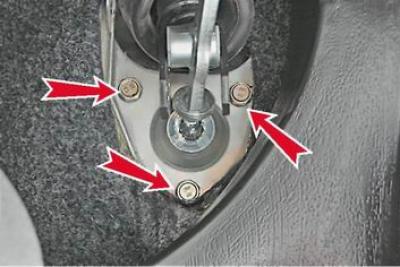

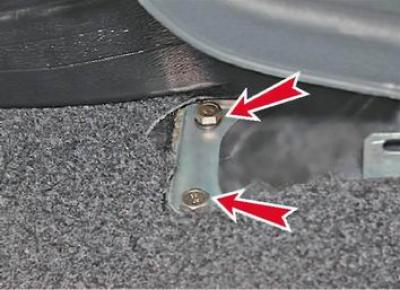

20. Ключом на 13 мм выворачиваем два болта заднего крепления кронштейна рычага.

. и три переднего.

21. Снимаем кронштейн в сборе с рычагом.

Установка

Устанавливаем детали привода механизма выбора передач в обратной последовательности. При этом наносим на резьбовую часть болтов крепления тяги пластичную смазку и совмещаем нанесенные перед разборкой метки.

Проверяем работу механизма переключения передач, при необходимости регулируем его привод (см. ниже).

Регулировка

1. Переводим рычаг переключения передач в нейтральное положение.

2. Ослабляем затяжку хомута тяги привода механизма переключения передач (см. выше, п. 10).

3. В салоне автомобиля помощник устанавливает рычаг почти вертикально (немного сместив назад), и удерживает его в этом положении.

4. Ключом на 13 мм затягиваем гайку стяжного болта хомута крепления тяги привода, удерживая болт от проворачивания ключом того же размера.

5. Проверяем, все ли передачи легко включаются. При необходимости повторяем регулировку.

Замечание: При включении третьей или пятой передач рука не должна упираться в консоль панели приборов. При включении передачи заднего хода или пятой передачи рычаг переключения передач не должен заваливаться на подушки передних сидений (установленных в среднее положение).

Кулиса КПП: что это такое, как отрегулировать

Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле. При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.

Обратите внимание: Название «кулиса» не является официальным для данного механизма, но оно общепринято. На самом деле данная деталь называется тягой привода управления коробки передач.

Что такое кулиса КПП

Многие водители ошибочно считают, что под кулисой понимается рычаг переключения передач, но это не совсем так. Если речь идет о кулисе КПП, подразумевается составной механизм, задачей которого является связь рычага переключения передач и штока. То есть, кулису увидеть, а уж тем более потрогать, водитель не может. Данный элемент располагается между рычагом и непосредственно коробкой переключения передач, а размещается она под днищем автомобиля, около карданного вала, а в некоторых случаях под самим рычагом переключения передач.

Как можно понять из описания, кулисе регулярно приходится сталкиваться с серьезными нагрузками, поэтому данный элемент должен иметь хорошую прочность. Несмотря на это, кулиса подвержена повреждениям. Если в ней отсутствует достаточно смазочных компонентов, в нее попали капли воды, пыль или другой «мусор», велик риск выхода детали из строя.

Обратите внимание: На некоторых автомобилях кулиса может без замены проработать 200-300 и даже более тысяч километров. Но, если брать средний результат, обычно кулиса КПП выходит из строя на 100 тысячах километров эксплуатации.

Признаки износа кулисы КПП

Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене. Несмотря на то что механизм довольно надежный, следует знать следующие «симптомы» его скорой поломки:

Повышенный люфт у ручки КПП. Это может быть заметно, как когда ручка находится в нейтральном положении, так и на одной из передач;

  • Сложности с переключением передач. Например, одна или несколько передач с трудом «втыкаются», а может и вовсе возникает хруст при движении рычага в их сторону;
  • Чувствуется, что переключаться передачи стали более туго, будто рычаг стал значительно тяжелее;
  • Передачи включаются неправильно, например, вместо пятой включается третья или наоборот.
  • Водители часто игнорируют появление люфта в коробке передач, считая, что это нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП. Если ее «сорвет» в процессе движения автомобиля, это может привести к тяжелым последствиям, как для автомобиля, так и для водителя, поскольку велик риск в такой ситуации попадания в ДТП. Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.

    Регулировка кулисы КПП

    Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой. При этом отрегулировать кулису возможно своими руками, без обращения в сервисный центр. Есть два способа регулировки:

      По задней передаче. Для того, чтобы отрегулировать кулису по задней передаче, необходимо ослабить на ней хомут, после чего перевести рычаг КПП в то положение, которое соответствует идеальному включению задней передачи. После этого затягивается хомут, и на этом работа считается завершенной;

  • По первой передаче. Если нет возможности включить заднюю передачу, можно провести регулировку кулисы КПП по первой передаче. Для этого включаем первую передачу, после чего ослабляем хомут кулисы. Далее вращаем привод кулисы против часовой стрелки до упора рычага КПП в пластиковый фиксатор задней скорости, и далее затягиваем хомут.
  • Стоит отметить, что выше описаны общие процессы регулировки кулисы КПП. Важно сказать, что процесс может отличаться, в зависимости от автомобиля, поэтому перед началом работ рекомендуется ознакомиться с инструкцией конкретно для вашей модели машины.
