Suzuki M16A

The Suzuki M16A is a 1.6 L (1,586 cc, 96.8 cu·in) straight-four 4-stroke natural aspirated gasoline engine from the Suzuki M-family. The M16A engine was manufactured by Suzuki Motor Corporation.

The Suzuki M16A engine features an aluminum cylinder block with wet liners and aluminum cylinder head with two overhead camshafts (DOHC) and four valves per cylinder (16 in total). A 78.0 mm (3.07 in) cylinder bore and 83.0 mm (3.27 in) piston stroke give the M16A engine a total of 1,586 cc (96.8 cu·in) of displacement. Compression ratio rating is 10.5:1 or 11.1:1.

The M16A engine is equipped with Multi-point fuel injection (MPFI), VVT (Variable Valve Timing) system on the intake side, ETCS (Electronic Throttle Control System) and electronic ignition system with one ignition coil for two spark plugs.

This engine produced from 106 PS (78 kW; 105 HP) at 5,900 rpm to 136 PS (100 kW; 134 HP) at 6,900 rpm of maximum horsepower and from 145 N·m (14.8 kg·m, 106.9 ft·lb) at 4,100 rpm to 160 N·m (16.3 kg·m, 117.9 ft·lb) at 4,400 rpm of peak torque.

The breakdown of the engine code is as follows:

  • M – Engine family
  • 16 – 1.6 Liter Displacement

General information

Engine Specifications
Engine code M16A
Layout Four stroke, Inline-4 (Straight-4)
Fuel type Gasoline (petrol)
Production
Displacement 1.6 L, 1,586 cm 3 (96.8 cu in)
Fuel system Multi-point fuel injection (MPFI)
Power adder None
Power output From 106 PS (78 kW; 105 HP) at 5,900 rpm
to 136 PS (100 kW; 134 HP) at 6,900 rpm
Torque output From 145 N·m (14.8 kg·m, 106.9 ft·lb) at 4,100 rpm
to 160 N·m (16.3 kg·m, 117.9 ft·lb) at 4,400 rpm
Firing order 1-3-4-2
Dimensions (L x W x H):
Weight

Cylinder block

The Suzuki M16A has an aluminum cylinder block with five bearing support system and wet liners. It has a 78.0 mm (3.07 in) cylinder bore and 83.0 mm (3.27 in) piston stroke. The engine has two compression and single oil control ring. Compression ratio rating is 10.5:1 or 11.1:1.

Cylinder block (Suzuki Grang Vitara specs)
Cylinder block alloy Aluminum
Compression ratio: 10.5:1 or 11.1:1
Cylinder bore: 78.0 mm (3.07 in)
Piston stroke: 83.0 mm (3.27 in)
Number of piston rings (compression / oil): 2 / 1
Number of main bearings: 5
Cylinder inner diameter (standard): 78.000-78.014 mm (3.0709-3.0714 in)
Piston skirt diameter (standard): 77.953-77.968 mm (3.069-3.0696 in)
Piston pin outer diameter: 19.997-20.000 mm (0.7873-0.7874 in)
Piston ring side clearance: Top 0.030-0.070 mm (0.0012-0.0028 in)
Second 0.020-0.060 mm (0.0008-0.0024 in)
Oil 0.030-0.170 mm (0.0012-0.0067 in)
Piston ring end gap: Top 0.200-0.350 mm (0.0079-0.0138 in)
Second 0.350-0.500 mm (0.0138-0.0197 in)
Oil 0.200-0.700 mm (0.0079-0.0276 in)
Crankshaft journal diameter: 51.994-52.000 mm (2.047-2.0472 in)
Crankpin diameter: 41.982-42.000 mm (1.6528-1.6535 in)

Main bearing cap bolts tightening procedure and torque specs:
No.1 bolt (1-10)

  • Step 1: 30 Nm; 3.0 kg·m; 22.0 ft·lb
  • Step 2: 50 Nm; 5.0 kg·m; 36.5 ft·lb
  • Step 3: Turn all bolts 60°

No.2 bolt (11-20)

  • Step 1: 25 Nm; 2.5 kg·m; 18.0 ft·lb

After securing bearing cap bolts, make sure crankshaft turns smoothly by hand.

Connecting rod bearing bolts

  • Step 1: 15 Nm; 1.5 kg·m; 11 ft·lb
  • Step 2: Turn bolts 45°
  • Step 3: Turn bolts another 45°

Cylinder head

The cylinder head is made of aluminum alloy which gives it good cooling efficiency. The engine has dual overhead camshaft design with four valves per cylinder. The M16A engine used Variable Valve Timing system (VVT) on the intake camshaft. Intake valves are 37.0 mm (1.4567 in) in diameter, and the exhaust valves are 25.0 mm (0.9843 in). This engine did not have hydraulic lifters, so special valve shims are used to adjust the valve clearance.

Cylinder head
Valve Arrangement: DOHC, chain drive
Valves: 16 (4 valves per cylinder)
Valve head diameter: INTAKE 37.0 mm (1.4567 in)
EXHAUST 25.0 mm (0.9843 in)
Valve length: INTAKE 100.70 mm (3.9646 in)
EXHAUST 99.00 mm (3.8976 in)
Valve stem diameter: INTAKE 5.465-5.480 mm (0.2152-0.2157 in)
EXHAUST 5.440-5.455 mm (0.2142-0.2148 in)
Valve spring free length: 36.83 mm (1.45 in)
Camshaft cam height: INTAKE 44.929-45.089 mm (1.7689-1.7752 in)
EXHAUST 44.399-44.559 mm (1.748-1.7543 in)
Camshaft journal diameter: №1 Intake: 26.940-26.955 mm (1.0606-1.0612 in)
Exhaust: 26.934-26.955 mm (1.0604-1.0612 in)
Other journals diameter 22.934-22.955 mm (0.9029-0.9037 in)

Head tightening procedure and torque specs:
For M8 bolts:

  • Step 1: 25 Nm (2.5 kg·m, 18.4 ft·lb)
Читать еще:  Сколько литров охлаждающей жидкости в гранте

For M10 bolts:

  • Step 1: 20 Nm; 2.0 kg·m; 14.5 ft·lb
  • Step 1: 40 Nm; 4.0 kg·m; 29.0 ft·lb
  • Step 2: Turn all bolts 60°
  • Step 3: Turn all bolts another 60°

Maintenance data

4.5 L (4.76 US. qt, 3.96 Imp. qt.)

Valve clearance (Cold)
Intake valve 0.18-0.22 mm (0.0071-0.0087 in)
Exhaust valve 0.28-0.32 mm (0.011-0.0126 in)
Valve clearance (Hot)
Intake valve 0.21-0.27 mm (0.0083-0.0106 in)
Exhaust valve 0.30-0.36 mm (0.0118-0.0142 in)
Compression pressure
Standard 14.0 kg/cm 2 / 200 rpm
Minimun 11.0 kg/cm 2 / 200 rpm
Compression differential limit between cylinders 1.0 kg/cm 2 / 200 rpm
Oil system
Oil consumption , L/1000 km (qt. per miles) up to 0.5 (1 qt. per 1200 miles)
Recommended engine oil 5W-30, 10W-30
Oil type API SG, SH, SJ, SL or SM
Engine oil capacity (Refill capacity)
Oil change interval, km (miles) 5,000-10,000 (3,000-6,000)
Ignition system
Spark plug NGK: BKR6E-11 (Nickel), IFR6J11 (Iridium); DENSO: K20PR-U11 (Nickel)
Spark plug gap 1.0-1.1 mm (0.0394-0.0433 in)
Spark plug tightening torque 25 N·m (2.5 kg·m, 18.4 ft·lb)

Vehicle applications

Model Years Produced

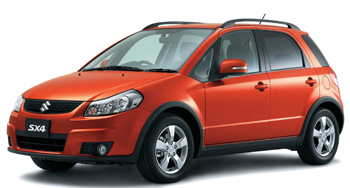

Suzuki SX4
Suzuki SX4 S-Cross
Suzuki Liana
Suzuki Grand Vitara
Suzuki Swift
Fiat Sedici
Suzuki Alivio
Suzuki Vitara / Escudo

ATTENTION! Dear visitors, this site is not a trading platform, an official dealer or a spare parts supplier, so we do not have any price lists or spare parts catalogs. We are an information portal and provide the technical specifications of gasoline and diesel engines.

We try to use verified sources and official documentation, however, differences between sources or errors in entering information may occur. We do not provide advice on technical issues related to the engines operation or repair. We do not recommend using provided information for engines repairing engines or spare parts ordering, use only official service manuals and spare-parts catalogs.

Демонтаж и монтаж агрегатного ремня (стандарт) Suzuki SX4 I EY,GY Хэтчбек 1.6 VVT 120 л.с. id32072

Технические данные

Каталог запчастей

ориентировочное время

агрегатный(е) ремень (ремни)
Агрегатный ремень – компрессора кондиционера
Указание(-я):
Рекомендуется агрегатный ремень(-ни) после демонтажа не использовать вновь, а всегда заменять!
CRS коленчатый вал
A генератор
T натяжной ролик
AC Компрессор кондиционера
WP насос подачи охлаждающих средств
иллюстрация 1
Необходимые специальные инструменты

тензометр
№ ориг.з/ч (1895901000)
Требуемые моменты затяжки/параметры настройки

крутящие моменты затяжки
Самостопорящиеся винты и гайки необходимо заменять.

генератор (1) (2) (см. иллюстрацию 3)

параметры проверки и настройки
агрегатный ремень – генератора

провисание ремня давление в точке измерения : 100 N 3,5 – 4 mm новый
4,5- 5 mm б/у

Агрегатный ремень – компрессора кондиционера

провисание ремня давление в точке измерения : 100 N 6 – 7 mm новый
7- 8 mm б/у
демонтаж:

Снять зажимы аккумулятора. Демонтировать правую фару(ы).
Приподнять транспортное средство.
Снять правое переднее колесо.
Снять опорную защиту.

Агрегатный ремень – компрессора кондиционера

Ослабить гайку(и) – натяжного ролика. (1)
Ослабить натяжной(ые) винт(ы). (2)
Снять агрегатный ремень компрессора кондиционера. (4)
(см. иллюстрацию 2)

агрегатный ремень – генератора

Ослабить винт(ы) – генератора. (1) (2)
Ослабить стяжной винт(ы) генератора. (3)
Снять агрегатный ремень. (4)
(см. иллюстрацию 3)

иллюстрация 2

1 гайка(и) – натяжного ролика 3 Натяжной болт(ы) натяжного ролика
3 Натяжной ролик агрегатного ремня компрессора системы кондиционирования 4 Агрегатный ремень – компрессора кондиционера
установка

Сборка должна проходить в обратном порядке разборки.

Установить вольтметр.
тензометр № ориг.з/ч (1895901000)
Проверить и при необходимости изменить натяжение агрегатного ремня.

Дальнейшая сборка должна проходить в обратном порядке разборки.

Таблица моментов затяжки резьбовых соединений

Выбирая динамометрический ключ, нужный момент затяжки должен быть на 25-30% меньше чем максимальный для вашего ключа. В противном случае, работая под максимальной нашрузкой, ключ быстро потеряет точность и выйдет из строя.

Таблица затяжки резьбовых соединений

Болт/Гайка Резьба Класс прочности
8.8 10.9 12.9
22 M 14 138 Нм 194 Нм 235 Нм
24 M 16 211 Нм 299 Нм 358 Нм
27 M 18 289 Нм 412 Нм 490 Нм
30 M 20 412 Нм 579 Нм 696 Нм
32 M 22 559 Нм 785 Нм 941 Нм
36 M 24 711 Нм 1000 Нм 1196 Нм
41 M 27 1049 Нм 1481 Нм 1775 Нм
46 M 30 1422 Нм 2010 Нм 2403 Нм
50 M 33 1932 Нм 2716 Нм 3266 Нм
55 M 36 2481 Нм 3491 Нм 4197 Нм
60 M 39 3226 Нм 4531 Нм 5443 Нм
65 M 42 3991 Нм 5609 Нм 6727 Нм
70 M 45 4992 Нм 7012 Нм 8414 Нм
75 M 48 6021 Нм 8473 Нм 10150 Нм
80 M 52 7747 Нм 10885 Нм 13092 Нм
85 M 56 9650 Нм 13582 Нм 16279 Нм
90 M 60 11964 Нм 16867 Нм 20202 Нм
95 M 64 14416 Нм 20300 Нм 24320 Нм
100 M 68 17615 Нм 24771 Нм 29725 Нм
105 M 72 21081 Нм 29645 Нм 35575 Нм
110 M 76 24973 Нм 35118 Нм 42141 Нм
115 M 80 29314 Нм 41222 Нм 49467 Нм
130 M 90 42525 Нм 59801 Нм 71761 Нм
145 M 100 59200 Нм 83250 Нм 99900 Нм

Маркировка класс прочности указана на головках болтов.

Для изделий из углеродистой стали класса прочности – 2 на головке болта указаны цифры через точку. Пример: 3.6, 4.6, 8.8, 10.9, и др. Первая цифра обозначает 1/100 номинальной величины предела прочности на разрыв, измеренную в МПа. Например, если на головке болта стоит маркировка 10.9 первое число 10 обозначает 10 х 100 = 1000 МПа. Вторая цифра – отношение предела текучести к пределу прочности, умноженному на 10. В указанном выше примере 9 – предел текучести / 10 х 10. Отсюда Предел текучести = 9 х 10 х 10 = 900 МПа.

Предел текучести это максимальная рабочая нагрузка болта!

Для изделий из нержавеющей стали наносится маркировка стали – А2 или А4 – и предел прочности – 50, 60, 70, 80, например: А2-50, А4-80.

Число в этой маркировке означает – 1/10 соответствия пределу прочности углеродистой стали.

Перевод единиц измерения: 1 Па = 1Н/м2; 1 МПа = 1 Н/мм2 = 10 кгс/см2.
Предельные моменты затяжки для болтов (гаек).

Таблица сооветствий диаметров болтов/шпилек

Английская система измерений (дюймы) Метрическая система измерений (мм)
Болт (гайка) Резьба Болт Шпилька
1.1/4“ 3/4“ 32 M 22
1.5/16“ 7/8“
1.3/8“ 13/16“
1.7/16“ 7/8“ 36 M 24
1.1/2“ 1“
1.5/8“ 1“ 41 M 27
1.11/16“ 1.1/8“
1.3/4“
1.13/16“ 1.1/8“ 46 M 30
1.7/8“ 1.1/4“
2“ 1.1/4“ 50 M 33
2.1/16“ 1.3/8“
2.3/16“ 1.3/8“ 55 M 36
2.1/4“ 1.1/2“
2.3/8“ 1.1/2“ 60 M 39
2.7/16“ 1.5/8“
2.9/16“ 1.5/8“ 65 M 42
2.5/8“ 1.3/4“
2.3/4“ 1.3/4“ 70 M 45
2.13/16“ 1.7/8“ 75 M 48
3“ 2“
3.1/8“ 2“ 80 M 52
3.3/8“ 2.1/4“ 85 M 56
3.1/2“ 2.1/4“ 90 M 60
3.3/4“ 2.1/2“ 95 M 64
3.7/8“ 2.1/2“
100 M 68
4.1/8“ 2.3/4“ 105 M 72
4.1/4“ 2.3/4“ 110 M 76
4.1/2“ 3“ 115 M 80
4.5/8“ 3“
4.7/8“ 3.1/4“
5“ 3.1/4“
5.1/4“ 3.1/2“ 130 M 90
5.3/8“ 3.1/2“
5.5/8“ 3.3/4“
5.3/4“ 3.3/4“ 145 M 100
6“ 4“ 150 M 105
6.1/8“ 4“ 155 M 110
165 M 115

Смотрите также

  • Динамометрические ключи QL до 2100Нм Динамометрические ключи предельного типа с трещеткой. Точность ±3%. Контролируемый крутящий момент до 2100Нм. от 14 500 р.
  • Динамометрические ключи стрелочные DB до 6000Нм Динамометрические ключи индикаторного типа со стрелочной индикацией. Точность ±3%. Макс. крутящий момент до 6000 Нм. Всегда на складе ключи до 2800 Нм. от 22 439 р.
  • Динамометрический ключ Torcofix до 850Нм Динамометрические ключи предельного типа с моментом от 1 до 850 Нм и перекидной трещеткой. Точность +/- 3%. от 23 662 р.

Отправить запрос

Чтобы купить интересующую вас продукцию или задать вопрос,
вы можете связаться с нами по телефону или отправить запрос заполнив форму:

Моменты затяжки при ремонте двигателя

Моменты затяжки резьбовых соединений

Без динамометрического ключа в ремонте двигателя делать нечего! Моменты затяжки при ремонте Honda Civic, очень важны. Инженеры Honda вычислили для каждого болта и гайки в автомобиле свой момент. Затягивать от руки до характерного хруста не нужно. Во первых вы можете сломать какой нибудь болт, и доставать его будет крайне сложно. Во вторых перекошенная ГБЦ явно будет пропускать масло и охлаждающую жидкость. В Honda Civic, как и любой другой машине, используются разные моменты затяжки, от 10 Нм до 182нм и даже больше, болт шкива коленвала. Советую приобрести мощный динамометрический ключ, мощный и хороший, с щелчком по достижению момента, не берите стрелочный. И последние, все соединения которые находятся в составе одного элемента (диск, ГБЦ, крышки) затягиваются в несколько этапов от центра наружу и зигзагом. Итак по порядку, все описываю в Нм (Nm). Не забудьте немного смазать резьбу маслом или медной смазкой.

Пример динамометрического ключа, цена 50-100$

Данные моменты подходят для всей D Серии D14,D15,D16. Не проверял D17 и D15 7 поколения.

Болты крепления крышки ГБЦ 10 Нм
Болты постели ГБЦ 8мм 20 Нм
Болты постели ГБЦ 6мм 12 Нм
Гайки крышки шатуна 32 Нм
Болт шкива распредвала 37 Нм
Болт шкива коленвала 182 Нм
Болты крышки постели коленвала D16 51 Нм
Болты крышки постели коленвала D14, D15 44 Нм
Болты и гайки крепления масляного заборника 11 Нм
Болты крепления масляного насоса 11 Нм
Болта крепления платы привода (AT) 74 Нм
Болта крепления маховика (MT) 118 Нм
Болты крепления масляного поддона 12 Нм
Болты крышки заднего сальника коленвала 11 Нм
Датчик крепления помпы ОЖ 12 Нм
Болт крепления скобы генератора (от помпы к ген) 44 Нм
болт ролика натяжителя ГРМ 44 Нм
Болт датчика CKF 12 Нм
Болты крепления пластиковых кожухов ГРМ 10 Нм
Крепление датчика VTEC к ГБЦ 12 Нм
Болт масляного поддона (широкая прокладка), пробка 44 Нм

Моменты затяжки болтов ГБЦ

На более ранних версиях, было всего два этапа, позже уже 4. Важно Желательно, протягивать болты да и вообще работать с резьбовыми соединениями при температуре не ниже 20 градусов тепла. Не забывайте что нужно вычищать от любой жидкости и грязи резьбовые соединения.Так-же, желательно после каждого этапа подождать 20 минут для снятия “напряжения” металла.
P.S. В разных источниках даются разные цифры, например 64, 65, 66 НМ. Даже в оригинальном справочники для разных регионов, пишу сюда средние или максимально знакомые.

Порядок затяжки болтов ГБЦ, постели коленвала, постели распредвала

  • D14A3, D14A4, D14Z1, D14Z2, D14A7 — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D15Z1 — 30 Нм, 76 Нм Контрольный 76
  • D15Z4, D15Z5, D15Z6, D15Z7, D15B (3Stage) — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D16Y7, D16y5, D16Y8, D16B6 — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D16Z6 — 30 Нм, 76 Нм Контрольный 76
  • Контргайка настройки зазоров клапанов d16y5, d16y8 — 20
  • Контргайка настройки зазоров клапанов D16y7 — 18
  • Банджо болт топливного шланга d16y5, d16y8 — 33
  • Банджо болт топливного шланга D16y7 — 37

Другие моменты затяжки

  • Гайки на дисках 4х100 — 104 Нм
  • Свечи зажигания 25
  • Ступичная гайка — 181 Нм

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

  • Автоэкзотика – 1 мая
  • Jap Days – 22 Июня
  • JAP CAR FEST – 19-21 июля
Ссылка на основную публикацию
Adblock
detector
Для любых предложений по сайту: [email protected]
