Как снять стартер чери амулет

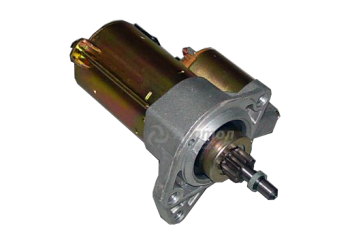

Стартер Chery Amulet

На китайский субкомпактный автомобиль Chery Amulet, сборку которого с 2006 года наладили и у нас в стране, устанавливаются несколько типов стартеров. Это модели: A15-3708110BA, A15-3708110, A11-3708110EA, A11-3708110AD и A11-3708110. Возможна также установка аналога ATS ATSCS294 и ему подобных. Стартер Чери Амулет также может быть заменён пусковым устройством от Volkswagen Golf 2 и 3. Примечательно, что на Amulet подходят бендикс и втягивающее от Ваз 2108.

Устройство

Пускатель автомобиля Чери Амулет представляет собой электродвигатель, состоящий из 4-х полюсов и щёток. Устройство работает по принципу постоянного тока, получая возбуждение от магнитов. Стартер совмещён с планетарным редуктором и втягивающим реле.

втягивающее реле на 3 крепления;
щёточный узел от Bosh — A11-1GD3708120;
щётки короткие Valeo — A11-1CX3708122;
подшипник A11-1GD3708110.

мощность номинальная — 1,2 кВт;
напряжение — 12 В;
длительность режима непрерывной работы — до 10-15 сек;
ёмкость аккумулятора — не ниже 60 А/ч;
тип устройства — восстанавливаемое, обслуживаемое.

Вилка втягивающего реле на стартере Чери Амулет пластмассовая.

Разборка и проверка

Чтобы восстановить работоспособность стартера, его следует разобрать. Перед этим желательно осуществить проверку:

свободного перемещения бендикса только в одну сторону — в другую сторону муфта должна стопориться;
работы втягивающего реле, т. е, наличии щёлкания и выдвижения обгонной муфты — для этого нужно подать ток напрямую с аккумулятора на вывод управляющей клеммы реле, одновременно минус соединить с корпусом стартера;
амплитуды вращения якоря, которая должна быть не менее 5000 оборотов в минуту — управляющий провод втягивающего реле соединить с нижним контактным болтом.

Для разборки понадобятся гаечные ключи, отвёртки, плоскогубцы. Также нужно подготовить небольшой молоток с удобной ручкой, мультиметр и штангенциркуль. Проверять следует якорь устройства, работу возвратной пружины, а после снятия задней крышки — состояние щёточной группы. Перед сборкой надо все детали хорошенько прочистить бензином и просушить. Обязательно добавить смазку на шестерни, а подшипники (втулки) обработать моторным маслом. Перед установкой втягивающего реле, на его поверхность, контактирующую с крышкой стартера, нанести слой герметика.

Характерные неисправности

Пусковое устройство Чери Амулет имеет несколько характерных неисправностей. Они мешают нормальной работе стартера, требуют незамедлительного вмешательства.

Залипание щёток и другие проблемы щёточного узла

Случается, что на роторном стартере 1.6-литрового Амулета A11-3708110 залипают щётки. Из-за этого могут наблюдаться проблемы с запуском двигателя. Пусковое устройство в этом случае надо разбирать и прочищать, используя ВД-40. Заодно щётки проверять на ресурс — те, что изношены, заменять.

Неполадки щёточного узла заметны сразу:

автомобиль то заводится с ключа, то не заводится;
двигатель не запускается с ключа — зажигание включается, система диагностирует автомобиль, затем индикатор гаснет без каких-либо ошибок на табло, но после поворота ключа в замке зажигания никакой реакции;
мотор легко запускается с толкача.

Износ ротора

Если после разборки на коллекторе якоря видны царапины, риски и другие дефекты, его надо отшлифовать мелкой стеклянной шкуркой. Это при условии, что дефекты небольшие. Также рекомендуется аккуратно прочистить пазы. А вот при значительной шероховатости поверхности или выдвижении слюды между пластинами, коллектор нужно обязательно проточить на токарном станке. После этого — отшлифовать мелкой абразивной бумагой.

Отдельное внимание надо уделять проверке биения относительно цапфы. У роторного коллектора данный показатель не должен превышать 0,05 мм. Еще следует осмотреть надёжность пайки выводов якорной обмотки к пластинам. Если контакты слабые, будет лучше ротор заменить.

Пробой

Из-за чрезмерных нагрузок стартер на автомобиле Чери Амулет может просто закипеть. Двигатель сначала начнёт заводиться всё труднее и труднее, затем будут слышны только щелчки. Если после разборки устройства обнаружится, что щёточная группа превратилась в неприятно пахнущую клейкую массу, а на коллекторе появятся задиры и другие повреждения — нужно, либо заменить стартер целиком, либо провести грамотный ремонт. В последнем случае целиком заменяется текстолитовая пластина щёточной группы, естественно, вместе с щётками и роторным коллектором.

На пробои обязательно проверяется обмотка якоря. Тестер должен быть включён в режим измерения сопротивления. Этот показатель должен стремиться к бесконечности, в противном случае — есть короткое замыкание.

Чтобы избежать многих неполадок со стартером, рекомендуется соблюдать несколько обязательных правил:

не держать стартер в режиме вращения более 10 сек и более 15 сек зимой;
активировать пускатель повторно не раньше 20-секундной паузы;
после трёх неудачных попыток завести мотор, обязательно проверить и устранить неисправности в топливной или электрической системах (зажигание);
немедленно поворачивать ключ зажигания обратно, как только двигатель заведётся — иначе ломаются зубья бендикса.

Инструкция по снятию стартера на Chery Amulet

Для проведения ремонта или замены, стартер с автомобиля должен быть демонтирован. Нужно иметь под рукой гаечные ключи 13 и 16 размера. Ниже подробная инструкция по снятию:

Аналог стартера чери амулет

Поломка или неправильная работа стартера в автомобиле Чери Амулет возникают из-за превышения срока эксплуатации, неправильного обслуживания или заводского брака. Большую часть проблем можно устранить самостоятельно, но бывают случаи, когда требуется полная замена детали. Перед этим нужно сделать диагностику и выявить причины поломки.

В заводской комплектации на Чери Амулет ставится стартер классической конструкции – четырехполюсный электродвигатель постоянного тока с возбуждением от постоянных магнитов соединен с планетарным редуктором и тяговым реле. Он питается от аккумулятора 60 А*ч, длительность кратковременного режима работы – до 10 сек.

Читать еще: Как поменять датчик фаз на приоре?

Устройство не заводится, не происходит его включение. Возможные причины – выход из строя предохранителя, поломка тягового реле, неисправность в электрических цепях (обрыв или короткое замыкание).
Во время работы есть повторяющиеся звуки. Это происходит из-за ослабления контактов, разряжен аккумулятор или неисправна обмотка тягового реле.
Есть включение, но не крутит якорь, либо это происходит медленно. Причины – разряжен аккумулятор, есть грязь в коллекторе, износ щеток, короткое замыкание в обмотках.
Устройство включено, якорь вращается, но маховик не крутится. Проблемы в креплениях к картеру сцепления, есть пробуксовка муфты, поломка рычага, неисправность буферной пружины или поводкового кольца.
Не срабатывает выключение после запуска двигателя. Поломка муфты свободного хода, контакты в тяговом реле «спеклись».

Самостоятельно можно проверить степень разрядки аккумулятора, надежность контактных соединений. Если есть опыт работы и инструмент – можно снять устройство, разобрать и визуально найти проблему.

Как устранить неисправности

Перед снятием стартера нужно проверить перемещение муфты. Шестерня должна легко вращаться в направлении движения якоря. Обратного хода не должно быть. Для проверки работы нужно «минус» аккумулятора закрепить на корпусе стартера, а «плюс» – к управляющему проводу тягового реле. При нормальной работе устройства муфта привода будет выдвигаться. Если этого не произошло, нужно менять тяговое реле.

Варианты ремонта стартера Чери Амулет:

Демонтаж. Элементы стартера не должны деформироваться во время его выполнения. Соблюдать последовательность действий.
Проверка движения щеток. Если их высота менее 7 мм, нужна замена.
Втулка на задней крышке не должна быть изношена, отсутствуют внешние дефекты. Если они есть, замена крышки со втулкой.
Осмотр ротора. Если на поверхности коллектора есть явные шероховатости, или слюда выходит за его пределы, нужна проточка на токарном станке и шлифовка мелкозернистой шкуркой. Допустимая норма биения коллектора – 0,05 мм.
Незначительные повреждения шестерни вала ротора удаляется мелкозернистой шкуркой. Если есть забоины и сколы – нужна замена.
Проверка обмотки якоря на наличие короткого замыкания. На тестере показания электрического сопротивления стремятся к бесконечности.
Осмотр солнечной шестерни. Часто требуется заменить опорную втулку.

Во время эксплуатации запрещается смазка муфты привода. Ее можно только очистить от грязи и пыли. Но используемые средства не должны убирать заводскую смазку.

Альтернативные модели стартеров и комплектующие

В заводской комплектации на Чери Амулет устанавливают модели стартеров A15 или A11, зависят от модели машины. Артикулы для A15 – 3708110BA, 3708110. Для моделей A11 – 3708110EA, 3708110AD, 3708110. Цена на новый стартер – от 4800 руб. В разборке он будет дешевле, в зависимости от состояния – 1500-3000 руб. Для ремонта можно купить комплектующие – втягивающее реле (3000 руб.), болт крепления (110 руб.), теплозащитный экран.

В таблице приведены модели и артикулы стартеров и комплектующих, подходящих для Чери Амулет:

Наименование	Артикул	Цена, руб.
Стартер	ATS ATSCS294 JP 1190300700	4230 2425
Втулка	Hans Pries 101 941 466 Dello 303010155113	42 37
Щеточный узел	Ika 771871 Unipoint SH-3503	767 437
Втягивающее реле	ISKRA 2108-3708805 Tesla Technics TT76176 Wai 66-8326 Mitsubishi MD 618543 AS-PL SS5002	729 889 943 768 726

Для полной замены можно подобрать стартер с Golf 3, с тремя отверстиями. Нужно выбирать малый. Также подходит модель Asimco QDJ1201, но для двигателя SQR480. Щеточный узел можно обставить от Mitsubishi (133341). От Lanos последний элемент не подходит, он не обеспечит хороший контакт. Втягивающее реле на два болта – Krauf SSM3049BA.

Можно установить щеточный узел от ВАЗ 2108 чебоксарской сборки. Втягивающее реле подходит от Opel Vectra B. При покупке старых и восстановленных комплектующих нужно проверить их качество. Обычно на такой товар предоставляется гарантия до одного месяца. Поэтому установку и проверку работоспособности нужно сделать как можно быстрее.

Самостоятельная замена стартера

Перед установкой нового стартера нужно демонтировать старый согласно схеме от производителя. Для этого понадобятся ключи «на 13» и «на 16». Во время выполнения работ двигатель заглушен, используются средства индивидуальной защиты – рабочие перчатки, защитные очки. Демонтаж лучше всего делать в отапливаемом помещении, оптимальная температура воздуха – +18-20°С.

Порядок выполнения работ.

Отжать специальный фиксатор на поверхности крышки.
Демонтаж колодки управляющего провода.
С гайки крепления снимается защитный колпачок, ключом «на 13» откручивается гайка.
Снять провод с тягового реле.
Отвернуть гайку провода «массы», убрать со шпильки провод.
Снять гайки крепления стартера.

После этого устройство можно окончательно демонтировать. Если в процессе выполнения работ возникнут трудности с отвертыванием гаек, что бывает у автомобилей с большим пробегом, можно применить универсальную смазку. При полной замене стартера старый не выбрасывают, он может послужить «донором» для ремонта нового.

О компании:
О Компании Агатол
Новости компании
Контактная информация
Адреса магазинов
Юридическая информация

Помощь:
Как сделать заказ
Оплата
Доставка
Получение в магазине
Обмен и возврат
Правила работы
Обратная связь

Информация:
100% Гарантия качества
Дисконтная программа
Эл. Каталоги (Файлы)
Акции
Тех. Обслуживание
Быстрый заказ
Товар под заказ

Наши магазины:
Оптово-розничный магазин: г.Москва м. Царицыно, ул. 6-я Радиальная д. 24 стр.1 тел: 8 (495) 627-75-01 доб.1
Розничный магазин: г.Москва м. ВДНХ, ул. Рижский проезд д. 9 тел: 8 (495) 627-75-01 доб.2

Используя данный ресурс, вы принимаете Соглашение об использовании сайта .

Внимание!
Данный сайт использует cookie-файлы, а также собирает данные об IP-адресе и местоположении для его функционирования.
Продолжая использовать данный ресурс, вы автоматически соглашаетесь с использованием данных технологий.

Если по какой-то причине Вы не можете позвонить нам, мы с удовольствием сами перезвоним Вам.

Для этого оставьте свои данные в форме ниже, и наши специалисты обязательно свяжутся с вами в ближайшее время.

Втягивающее реле стартера чери амулет

Ребят всем привет.

Причина того почему машина не заводилась

Такой вопрос продаются ли втягивающее реле для наших машин, либо подходит ли какой нить аналог?

Сломалась вилка втягивающего реле(((
Она пластмассовая ппц

Возможно ли сделать её металлической? Верней выточить из металла такую же )))

Думал собрать из двух один, оказалось кишки разные. На том которая стояла слегка сточились зубья, но думаю это не критично. На одном или двух зубьях края сточились

Устройство не заводится, не происходит его включение. Возможные причины – выход из строя предохранителя, поломка тягового реле, неисправность в электрических цепях (обрыв или короткое замыкание).
Во время работы есть повторяющиеся звуки. Это происходит из-за ослабления контактов, разряжен аккумулятор или неисправна обмотка тягового реле.
Есть включение, но не крутит якорь, либо это происходит медленно. Причины – разряжен аккумулятор, есть грязь в коллекторе, износ щеток, короткое замыкание в обмотках.
Устройство включено, якорь вращается, но маховик не крутится. Проблемы в креплениях к картеру сцепления, есть пробуксовка муфты, поломка рычага, неисправность буферной пружины или поводкового кольца.
Не срабатывает выключение после запуска двигателя. Поломка муфты свободного хода, контакты в тяговом реле «спеклись».

Как устранить неисправности

Варианты ремонта стартера Чери Амулет:

Демонтаж. Элементы стартера не должны деформироваться во время его выполнения. Соблюдать последовательность действий.
Проверка движения щеток. Если их высота менее 7 мм, нужна замена.
Втулка на задней крышке не должна быть изношена, отсутствуют внешние дефекты. Если они есть, замена крышки со втулкой.
Осмотр ротора. Если на поверхности коллектора есть явные шероховатости, или слюда выходит за его пределы, нужна проточка на токарном станке и шлифовка мелкозернистой шкуркой. Допустимая норма биения коллектора – 0,05 мм.
Незначительные повреждения шестерни вала ротора удаляется мелкозернистой шкуркой. Если есть забоины и сколы – нужна замена.
Проверка обмотки якоря на наличие короткого замыкания. На тестере показания электрического сопротивления стремятся к бесконечности.
Осмотр солнечной шестерни. Часто требуется заменить опорную втулку.

Альтернативные модели стартеров и комплектующие

В заводской комплектации на Чери Амулет устанавливают модели стартеров A15 или A11, зависят от модели машины. Артикулы для A15 – 3708110BA, 3708110. Для моделей A11 – 3708110EA, 3708110AD, 3708110. Цена на новый стартер – от 4800 руб. В разборке он будет дешевле, в зависимости от состояния – 1500—3000 руб. Для ремонта можно купить комплектующие – втягивающее реле (3000 руб.), болт крепления (110 руб.), теплозащитный экран.

В таблице приведены модели и артикулы стартеров и комплектующих, подходящих для Чери Амулет:

Наименование	Артикул	Цена, руб.
Стартер	ATS ATSCS294 JP 1190300700	4230 2425
Втулка	Hans Pries 101 941 466 Dello 303010155113	42 37
Щеточный узел	Ika 771871 Unipoint SH-3503	767 437
Втягивающее реле	ISKRA 2108-3708805 Tesla Technics TT76176 Wai 66-8326 Mitsubishi MD 618543 AS-PL SS5002	729 889 943 768 726

Можно установить щеточный узел от ВАЗ 2108 чебоксарской сборки. Втягивающее реле подходит от Opel Vectra B. При покупке старых и восстановленных комплектующих нужно проверить их качество. Обычно на такой товар предоставляется гарантия до одного месяца. Поэтому установку и проверку работоспособности нужно сделать как можно быстрее.

Самостоятельная замена стартера

Порядок выполнения работ.

Отжать специальный фиксатор на поверхности крышки.
Демонтаж колодки управляющего провода.
С гайки крепления снимается защитный колпачок, ключом «на 13» откручивается гайка.
Снять провод с тягового реле.
Отвернуть гайку провода «массы», убрать со шпильки провод.
Снять гайки крепления стартера.
