Расположение цилиндров v6 ауди

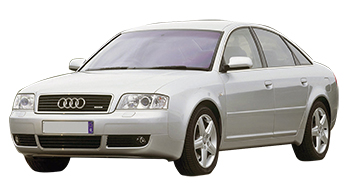

Масло Audi A6 C5 4B2,C5 Седан 2.8 193 л.с. id8320

Технические данные

Каталог запчастей

Подбор масла и жидкостей

Моторное масло с фильтром

двигатель ACK 5,50 литра(ов)
двигатель ALG 6,00 литра(ов)
двигатель AMX 5,70 литра(ов)
двигатель APR 5,70 литра(ов)
двигатель AQD 5,70 литра(ов)
Вязкость моторного масла

VW 500 00 SAE 0W-40|SAE 5W-30|SAE 10W-40
VW 501 01 SAE 0W-40|SAE 5W-30|SAE 5W-40|SAE 5W-50|SAE 10W-40|SAE 10W-60|SAE 15W-40
VW 502 00 SAE 0W-30|SAE 0W-40|SAE 5W-30|SAE 5W-40|SAE 10W-40
VW 503 00 SAE 0W-30|SAE 5W-30
Спецификация моторного масла

VW 500 00|VW 501 01|VW 502 00
повышенный срок службы VW 503 00
Масло коробки переключения передач

со ступенчатой 5-ходовой коробкой передач, Коробка передач 01W 2,25 литра(ов)
Коробка передач 01X 3,00 литра(ов)
Спецификация масла ступенчатой коробки передач

со ступенчатой 5-ходовой коробкой передач, Коробка передач 01W G 052 911 A2 Оригинальное масло
Коробка передач 01X G 052 911 A2 Оригинальное масло
Масло для автоматической коробки переключения передач

АКПП Multitronic 01J, Новая заправка 7,50 литра(ов)
АКПП Multitronic 01J, переменное количество 5,00 литра(ов) производителем задано 4.50 – 5,00 литров
5 передача 01V, Новая заправка 9,00 литра(ов) Заправка на весь срок службы
5 передача 01V, переменное количество 3,00 литра(ов) производителем задано 2,60 – 3,00 литров
Спецификация масла автоматической коробки передач

АКПП Multitronic 01J G 052 180 A2 Оригинальное масло
5 передача 01V G 052 162 A2 Оригинальное масло
Масло дифференциала переднего моста

АКПП Multitronic 01J 1,30 литра(ов)
5 передача 01V 0,80 литра(ов)
Спецификация масла переднего моста

АКПП Multitronic 01J G 052 190 A2 Оригинальное масло
5 передача 01V G 052 145 A1 Оригинальное масло
Масло вспомогания системы рулевого управления

0,85 литра(ов)
Спецификация масла гидроусилителя руля

G 004 000 M2 Оригинальное масло
Охлаждающая жидкость

8,00 литра(ов)
Спецификация охлаждающей жидкости

G 12 Plus
Тормозная жидкость при замене

1,25 литра(ов)
Спецификация тормозной жидкости

DOT 4
Хладагент для кондиционера

от 1997/11, до 1998/07 850 – 900 Грамм
от 1998/08, до 1999/03 750 – 800 Грамм
от 1999/04, до 2001/04 650 – 700 Грамм
от 2001/05 550 – 600 Грамм
до 1997/10 800 – 850 Грамм
Спецификация хладагента

R134a
Масло кондиционер

Компрессор кондиционера с электромагнитной муфтой 250 – 300 cm³
Компрессор кондиционера с регулирующим клапаном 220 – 240 cm³
Спецификация масла кондиционерa

G 052 154 A2 Оригинальное масло
Ёмкость бака

70 литра(ов)

Федеральный интернет магазин Autocompas.ru:

Присутствие в 6 мегаполисах;

Ассортимент деталей более 16 млн.;

Наличие и цены от 516 поставщиков;

Свыше 30000 посетителей в день;

Консультации экспертов онлайн;

Наличный и безналичный расчет;

Работа со всеми регионами РФ;

Отгрузка от 2 до 24 часов;

Доставка ТК и почтой РФ.

© 2008-2020 Все права защищены: Parts Market, LLC; ООО Трейдмаркет запчастей

Расположение и нумерация цилиндров двигателя: просто о сложном

Важным предупреждением для водителей, которые только познают принципы устройства автомобиля, и пытаются своими руками производить ремонт узлов и механизмов. Не путайте такие понятия, как нумерация цилиндров и порядок зажигания.

От чего зависит нумерация цилиндров двигателя

Тем не менее, важно знать, что каким бы ни была компоновка двигателя и расположение цилиндров, в цилиндре № 1 – главный цилиндр, всегда располагается свеча № 1.

Читать еще:  Как установить рейлинги на хендай крета

Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:

  • тип привода: передний или задний;
  • тип двигателя: рядный или V-образный;
  • способ установки двигателя: поперечный или продольный;
  • направление вращения двигателя: по или против часовой стрелки.

Расположение цилиндров в многоцилиндровых двигателях, выглядит следующим образом:

  • вертикально – то есть в один ряд, без угловых отклонений;
  • наклонно – под углом 20°;
  • V- образно – в два ряда. Углы между рядами могут быть 90 или 75 градусов;
  • оппозитно (горизонтально) – угол между цилиндрами равен 180°. Такое расположение цилиндров применяется в двигателях для автобусов, что позволяет размещать двигатель под полом салона, освобождая полезную площадь.

Нумерация цилиндров на разных типах двигателей

Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.

Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.

У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.

Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной из сторон, а цилиндр №1 расположен со стороны пассажирского места.

V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.

Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.

Удачи вам в изучении нумерации и расположения цилиндров двигателя.

Порядок работы цилиндров двигателя внутреннего снорания

Порядок работы цилиндров в разных двигателях отличается, даже с одним и тем же количеством цилиндров порядок работы может быть разным. Рассмотрим, в каком порядке работают серийные двигатели внутреннего сгорания различного расположения цилиндров и их конструктивные особенности. Для удобства описания порядка работы цилиндров, отсчёт будет производиться от первого цилиндра, первый цилиндр- это тот который спереди двигателя, последний, соответственно, возле коробки передач.

3-х цилиндровый

В таких двигателях всего 3 цилиндра и порядок работы самый простой: 1-2-3. Запомнить легко, и работает быстро.
Схема расположения кривошипов на коленвале выполнена в виде звёздочки, они расположены под углом 120° друг к другу. Вполне возможно применить схему 1-3-2, но производители не стали этого делать. Так что единственной последовательностью работы трёхцилиндрового двигателя является последовательность 1-2-3. Для уравновешивания моментов от сил инерции на таких двигателях применяется противовес.

4-х цилиндровый

Существуют как рядные, так и оппозитные четырёх цилиндровые двигатели, коленвалы у них выполнены по одной и той же схеме, а порядок работы цилиндров разный. Это связано с тем, что угол между парами шатунных шеек равен 180 градусов, то есть, 1 и 4 шейки находятся на противоположных сторонах со 2 и 3 шейками.

1 и 4 шейки с одной стороны, 3 и 4- на противоположной.

Читать еще:  Промывка для гидрокомпенсаторов без снятия

В рядном двигатели применяется порядок работы цилиндров 1-3-4-2 — это самая распространённая схема работы, так работают практически все машины, от Жигулей до Мерседеса, бензиновые и дизельные. В ней последовательно работают цилиндры с расположенные на противоположных сторонах шейках коленвала. В данной схеме можно применить последовательность 1-2-4-3, то есть поменять местами цилиндры, шейки которых расположены на одной стороне. Используется в 402 двигателе. Но такая схема встречается крайне редко, в них будет другая последовательность в работе распредвала.

Оппозитный 4-х цилиндровый двигатель имеет другую последовательность: 1-4-2-3 либо 1-3-2-4. Дело в том, что поршни достигают ВМТ одновременно, как с одной стороны, так и с другой. Такие двигатели чаще всего встречаются на Субару (у них почти все оппозитники, кроме некоторых малолитражек для внутреннего рынка).

5-ти цилиндровый

Пятицилиндровые двигатели нередко применялись на Мерседесах или АУДИ, сложность такого коленвала заключается в том, что все шатунные шейки не имеют плоскости симметрии, и развёрнуты относительно друг друга на 72° (360/5=72).

Порядок работы цилиндров 5-ти цилиндрового двигателя: 1-2-4-5-3,

6-ти цилиндровый

По расположению цилиндров 6-ти цилиндровые двигатели бывают рядными, V-образными и оппозитными. У 6-ти цилиндрового мотора есть много различных схем последовательности работы цилиндров, они зависят от типа блока и применяемого в нём коленвала.

Рядный

Традиционно применяется такой компанией, как БМВ и некоторыми другими компаниями. Кривошипы расположены под углом 120° друг к другу.

Порядок работы может быть трёх видов:

1-5-3-6-2-4
1-4-2-6-3-5
1-3-5-6-4-2

V-образный

Угол между цилиндрами в таких двигателях составляет 75 либо 90 градусов, а угол между кривошипами составляет 30 и 60 градусов.

Последовательность работы цилиндров 6-ти цилиндрового V-образного двигателя может быть следующей:

1-2-3-4-5-6
1-6-5-2-3-4

Оппозитный

6-ти цилиндровые оппозитники встречаются на автомобилях марки Subaru, это традиционная компоновка двигателей для японцев. Угол между кривошипами коленвала составляет 60 градусов.

Последовательность работы двигателя: 1-4-5-2-3-6.

8-ти цилиндровый

В 8-ми цилиндровых двигателях кривошипы установлены под углом 90 градусов друг к другу, так уак в двигателе 4 такта, то на каждый такт работает по 2 цилиндра одновременно, что сказывается на эластичности двигателя. 12-ти цилиндровый работает ещё мягче.

В таких двигателях, как правило, наиболее популярной используется одна и та же последовательность работы цилиндров: 1-5-6-3-4-2-7-8.

Но Феррари использовала другую схему- 1-5-3-7-4-8-2-6

В данном сегменте каждый производитель использовал ему только известную последовательность.

10-ти цилиндровый

10 цилиндровый не особо популярный мотор, редко производители использовали такое количество цилиндров. Тут возможны несколько вариантов последовательностей воспламенения.

1-10-9-4-3-6-5-8-7-2 — используется на Dodge Viper V10

1-6-5-10-2-7-3-8-4-9 — BMW заряженных версий

12-ти цилиндровый

На самых заряженных машинах ставили 12-ти цилиндровые двигатели, к примеру, Феррари, Ламборгини или более распространённые у нас Фольцвагеновские двигатели W12.

Последовательность работы следующая:

1-7-5-11-3-9-6-12-2-8-4-10 у Ferrari 456M GT V12 2001 года
1-7-4-10-2-8-6-12-3-9-5-11 у Lamborghini Diablo VT 1997 года
1-12-5-8-3-10-6-7-2-11-4-9 у Audi VW Bentley с двигателем W12.

3.0 V6 TDI второго поколения от Audi: конструкция, надежность и проблемы

В 2003 году на Audi A8 дебютировал первый дизельный V6 объемом 3 литра. Этот двигатель был разработан с нуля и не имел ничего общего с 2,5-литровым V6. В этой статье, подготовленной вместе с компанией Automax, мы поговорим о надежности и проблемах 6-цилидровых двигателей 3.0 TDI второго поколения.

В 2010 году дебютировал мотор второго поколения. При том же рабочем объеме (2967 см. куб) и основных геометрических параметрах блока цилиндров этот двигатель является новой разработкой. Угол развала половинок блока, отлитого чугуна с вермикулярным графитом, составляет 90 градусов. Головки блока алюминиевые, с 4-мя клапанами на цилиндр. Распредвалы мотора 3.0 TDI составные полые. При этом общей цепью ГРМ приводятся впускные распределительные валы, а вращение впускным распредвалам придает зубчатая (шестеренчатая) передача, соединяющая валы в обоих ГБЦ V-образного блока.

Читать еще:  Что такое распределенный впрыск топлива?

Привод газораспределительного механизма мотора 3.0 TDI расположен на заднем торце двигателя (со стороны маховика). Привод ГРМ – цепной двухрядный. Одна длинная цепь приводит оба впускных распредвала и балансирный вал. Вторая цепь используется в приводе навесных агрегатов: ТНВД и установленных в одном корпусе масляного и вакуумного насоса.

Пластиковый впускной коллектор для обеих половин блока един и раздваивается на два рукава. В отличие от мотора 3.0 TDI V6 первого поколения (BUG, BKS и прочие модификации), где во впускном коллекторе применялись воздушные заслонки для прямых каналов к каждому цилиндру, в двигателе второго поколения используется только одна (центральная) заслонка, перекрывающая вихревые каналы цилиндров. Сразу после этой заслонки (не путайте ее с «дроссельной» воздушной заслонкой, расположенной перед вводом во впуск отработавших газов) впускной коллектор не только раздваивается на два рукава, но и становится двухуровневым. Заслонка перекрывает нижний уровень, по которому воздух подается в прямые каналы наполнения цилиндров. Вихревые каналы, как и на других моторах, постоянно открыты.

На моторе 3.0 V6 TDI второго поколения, как и на предшественнике, применяется один турбонагнетатель, установленный в развале блока. Эта турбина без механизма изменения геометрии (на 3.0 V6 TDI первого поколения применялась турбина с управляемой геометрией), ее производительность регулируется перепускным клапаном с электронным сервоприводом. На разных по мощности вариантах мотора используются турбины разных моделей. На версию 204 л.с. (CJMA) устанавливается турбонагнетатель Honeywell Turbo Technologies (HTT) GT 2256, а на модификацию 245 л.с. (CRCA) – турбина GT 2260. Отвод отработавших газов для системы EGR выполнен прямо на турбинной «улитке».

Топливная система всех 3-литровых V6 TDI Audi/Volkswagen – это Common Rail с ТНВД CP 4.2 и пьезофорсунками (поставщик системы – компания Bosch).

Ради улучшения экологических параметров двигатель 3.0 V6 TDI получил двухконтурную систему охлаждения, термостат в масляной системе – все ради того, чтобы двигатель быстрее прогревался. Причем температура охлаждающей жидкости в контуре блока этого двигателя поддерживается на уровне 105 градусов.

Надежность и проблемы мотора 3.0 TDI V6 (CJMA, CRCA, CLZB)

По сравнению с предшественником двигатель 3.0 TDI второго поколения избавился от неудачных впускных коллекторов, проблемных воздушных заслонок прямых каналов, а также его обошла беда с износом ТНВД, который гнал стружку. Все перечисленные выше проблемы мотора первого поколения решались по гарантии, они проявлялись до окончания гарантийного срока (до 100 000 км). Двигатель второго поколения стал сложнее из-за реализованных экологичных решений. Но все же 3-литровый TDI V6 является весьма надежным и неприхотливым силовым агрегатом, с ним возникает гораздо меньше проблем, чем с бензиновыми моторами, устанавливаемыми на такие автомобили как Audi Q7, Audi A6, Audi A8, VW Touareg.

Контрактный двигатель 3.0 TDIV6 (CJMA, CRCA, CLZBи другие ) вы можете купить у компании Automax
