Снятие блок фары ВАЗ 2110

Как снять фару на ВАЗ 2110 и заменить стекло своими руками

Повреждения, желание провести тюнинг, заменить старые устройства на новые. Вот самые распространенные причины, из-за которых автомобилисты начинают задумываться о том, как снять фару на ВАЗ 2110. В нашем сегодняшнем материале мы разберемся в нюансах светового оборудования на отечественной «десятке», расскажем о процедуре демонтажа устройства, а также о снятии стекло с головной оптики.

Тюнингованные

Виды оборудования освещения

Световые приборы, установленные на автомобиле ВАЗ 2110, могут быть от двух разных производителей – отечественный Киржач и зарубежный, а точнее немецкий, Bosch. Причем тип используемых фар напрямую зависит от года выпуска автомобиля.

Оптика Bosch

Оба устройства имеют в своей конструкции блок, включающий в себя ближний и дальний свет, габариты и поворотные указатели. То есть принципиальных отличий между ними нет, но определенные нюансы знать вам будет полезно.

  1. Оборудование от отечественного производителя Киржач характеризуется посадкой стекла на герметик, что вызывает определенные сложности при замене. Также место ближнего света оснащается линзой. Это делает поток ограниченным, но более целенаправленным по сравнению с немецким аналогом.
  2. В случае с Bosch, стекла фиксируются специальными защелками, а герметизация выполняется при помощи резиновых прокладок. Снимать их проще. А вот линзы для ближнего света отсутствуют. Здесь стоит отражатель, из-за которого границы свечения получаются более размытыми.

Многие считают, что Киржач превосходит оптику от Bosch по многим характеристикам. Но это мнение можно назвать спорным.

А вот что касается демонтажа и замены, здесь немецкие устройства выступают явным фаворитом, поскольку разбирать их гораздо проще.

Демонтаж

Замена

Чтобы решить вопрос с заменой, для начала потребуется демонтировать блок фары. Следуя достаточно простой инструкции, вы быстро поймете устройство, и сможете ее снять.

  1. Отключите минусовую клемму от вашей аккумуляторной батареи. Так вы обесточите автомобиль, тем самым обезопасите себя от электричества.
  2. Снимите с радиатора облицовку.
  3. Отключите от фонаря колодки с проводами. Не забудьте отключить и со второго.
  4. Теперь прижмите защелку на цилиндре гидрокорректора, поверните его по часовой стрелке на 90 градусов, что позволит извлечь элемент с посадочного места. Также вы увидите там шланги. Их отключать не стоит. Они мешать вам не будут.
  5. Блок фара держится на трех болтах, которые откручиваются обычным ключом.
  6. Сдвиньте фонарь назад, а затем в бок, двигаясь по отношению к центру автомобиля. Двигайте до тех пор, пока крючок не выйдет из зацепления с крылом.
  7. Верхние болты на бампере придется ослабить. Полностью их демонтировать не нужно.
  8. Прижмите накладку снизу, чтобы фланец вышел из зацепления с буфером. Так вы сможете снять накладку.
  9. Снизу расположена гайка, которая ее удерживает. Ее надо открутить.
  10. Теперь выдвигайте блок фару на себя, отключайте колодку от поворотников. Все, устройство демонтировано.

Разборка

После снятия устройства, его можно заменить на новое, отремонтировать старое или провести тюнинг оптики. Тут уже решение полностью зависит от ваших нужд и пожеланий.

Запотевшая

Разборка блок фары — дело не хитрое. Но имеются свои особенности:

  • Открутите два винта, которые отвечают за крепление;
  • Выведите из зацепления с фарами два крючка, расположенные на поворотных указателях;
  • Таким образом, оптика разбирается на две составляющие части.

Снятие стекла

На самом деле замена стекла фары на ВАЗ 2110 — это мероприятие не из редких. Оно может потребоваться в том случае, если на стекле образовалось большое количество микротрещин, оно стало мутным или попросту треснуло от удара, столкновения или неаккуратной парковки.

Меняем стекло

Процедура снятия зависит от того, с фонарем чьего производства вы имеете дело.

Замена стекла на оптике Bosch выглядит достаточно просто. Вам необходимо отжать защелки, после чего стекло легко снимается.

Но при установке нового не забудьте посмотреть, в каком состоянии находится уплотнительная резинка. Это расходный элемент, который лучше сразу заменить. Дополнительно мастера советуют использовать герметик. Подобная процедура не обязательная, но улучшает качество установки и защищает внутреннее пространство фары от того же конденсата, к примеру.

Но если у вас Киржач, немного сочувствуем. В данной ситуации извлечь стекло будет заметно труднее. Но это не делает процедуру невозможной.

  1. Вооружитесь плоской отверткой, вставьте ее в угол стекла. Так вы сделаете своего рода щель.
  2. Второй рукой возьмите острый канцелярский нож, срезая тем самым герметик.
  3. Если герметик прочно застыл, попробуйте нагреть его обычным феном. Поспешите со снятием, поскольку состав быстро застынет.
  4. В любом случае, поковыряться в фаре вам придется. Действуйте аккуратно, чтобы не повредить стекло. Если же оно уже треснуло и подлежит замене, можно прибегнуть к более агрессивным методам демонтажа стекла.
  5. Выполняя установку нового стекла, воспользуйтесь более мягким герметиком, который применяется в строительстве.

Заменить фары не так сложно, как может показаться на первый взгляд. Подобный ремонт имеет свои нюансы и особенности, но если следовать инструкции и быть аккуратным, у вас все обязательно получится сделать своими собственными руками.

Как правильно выбрать, заменить и подключить фары на ВАЗ 2110 (2112)

ВАЗ 2110 — четырехдверный седан с передним приводом, разработанный на АвтоВАЗе. Проектирование началось в 1983 году, первые машины увидели свет в 1995 году, а серийное производство было налажено еще годом позже. Выпуск комплектации продолжался по 2007 г. Сегодня «Жигули» 2110 — один из самых распространенных автомобилей в России и СНГ. Ниже мы рассмотрим ряд особенностей и нюансов по теме «фары ВАЗ 2110» и все, что с ними связано.

Причины замены фар на ВАЗ 2110

У этой модели периодически ломаются осветительные приборы — нет ближнего света, недостаточная яркость или фонари просто не горят. После нескольких лет эксплуатации автолюбители отмечают выход из строя штатного гидрокорректора заводской оптики. Виной тому резкие минусовые перепады температуры, низкое качество уплотнителей приборов. Корректоры теряют рабочую жидкость и нуждаются в замене. В редких случаях — менее 10 % — отмечается заводской брак штатных заслонок и блока.

Что лучше

Одним из вопросов, которым задаются владельцы 2110, — какие фары лучше выбрать для этого транспортного средства. Для ВАЗ 2110 штатно предусмотрены только «Бош» и фары «Киржач». Если рассматривать вторичный рынок — какие фары подходят от иномарки?

В этой комплектации авто используются следующие типы изделий:

  • в виде моноблока;
  • с использованием линз;
  • модульные;
  • черные;
  • хромированные;
  • тонированные.
Читать еще:  Автошколы петрозаводска цены на обучение 2018

Чтобы не путать, какой цоколь в фарах ВАЗ, можно обратиться к документации изготовителя. У автомобилей стоит стандартный цоколь Н1. Выбирая новые блоки, нужно ориентироваться на эту особенность.

Какие выбрать

Отечественные фары Киржач

Компания «Автосвет» выпускает фары на ВАЗ «Киржач». Стандартная комплектация фарного блока:

  • стекло;
  • отражатель;
  • гидрокорректор;
  • пружины гидрокорректора;
  • линзы в комплекте;
  • шторки;
  • лампы штатные с цоколем Н1;
  • винты крепежа.

Главное преимущество российской модели — доступная цена. К дополнительным преимуществам относят:

  1. Доступны в любом магазине России.
  2. Обеспечивают хорошую видимость в темное время суток.
  3. Улучшенная яркость.
  4. Возможность установки ксенона.

Из минусов иногда отмечают не очень четкое свечение и необходимость дополнительно регулировать ДХО.

Фары производства Bosch

Осветительные приборы от известной немецкой фирмы входят в линейку штатной оптики ВАЗ, рекомендуются в качестве замены. Преимущества:

  1. Расширенная поверхность отражателя (фары «Бош» хорошо светят в плохую погоду).
  2. Оптимальная яркость освещения.
  3. Меньшая на 10–20 %, чем у Киржача, цена.

В остальном отмечаются только минусы, особенно по сравнению с отечественными изделиями:

  1. «Бош» лишены возможности тюнинга (например, на них проблематично установить ксеноновую оптику).
  2. Ближний свет отличается худшей засветкой.

Срок эксплуатации аналогичен российской модели.

Установка и подключение фар на ВАЗ 2110

Монтаж дополнительного освещения обеспечивает хорошее освещение дороги в метель и дождь. Штатная оптика ВАЗ 2110 не обеспечивает надлежащего светового луча, необходимо всегда устанавливать дополнительный свет. Как установить противотуманные фары самостоятельно: снять заглушки с переднего бампера и закрепить ПТФ с помощью рамок.

В дальнейшем схема подключения довольно проста:

  1. Подключение ПТФ на штатной проводке, которая протягивается из-под торпеды в пространство под капотом.
  2. Найти колодки для подключения в переднем бампере (они рядом с заглушками гнезд).
  3. Снять плюс с автомобильного аккумулятора.
  4. Внизу слева от колонки руля найти монтажный блок-реле и предохранителей. Открыть его.
  5. При помощи отвертки извлечь блок.
  6. Найти выводы предохранителей F4 и F14.
  7. На концы проводов одеть медные разъемы и вставить в штекеры.

Ремонт

Устройство фары несложное, некоторые виды ремонта автолюбитель вполне может провести самостоятельно по шагам. Разборка фонарей ВАЗа:

  1. При помощи ножа снимают стекло.
  2. Отверткой откручивают болты отражателя.
  3. Сзади вынимают все провода и пружину гидрокорректора.
  4. Потянув на себя, извлекают модуль.

После 3–5 лет задние огни, как и передние, требуют капитального ремонта или полной замены. Как заменить фару ВАЗ 2110:

  1. Отсоединить минус от аккумулятора.
  2. Открутить решетку радиатора от авто.
  3. Открутить болты крепления блока.
  4. С обратной стороны найти колодки проводов и отсоединить их.
  5. Извлечь гидрокорректор.
  6. С наружной стороны фарного блока снять накладку.
  7. Открутить сам блок, снять его с автомобиля.

Ремонт гидрокорректора также можно провести самостоятельно. Блок — уязвимая деталь головной оптики ВАЗ 2110. Алгоритм следующий:

  1. Демонтировать фару.
  2. Достать из нее лампочки.
  3. Вытащить стекло (закреплено на герметик).
  4. Снять пружину с отражателя.
  5. Вынуть отражатель.
  6. Определить изношенную деталь и заменить ее.

Чаще всего поломка заключается в треснувшей пластмассовой части детали либо в лопнувшей пружине. Сборка ведется в обратной последовательности.

Модернизация фар на ВАЗ 2110

Фары типа «Киржач» могут быть модифицированы для улучшения осветительных свойств. Как улучшить свет:

  1. Снять стекло при помощи ножа (оно закреплено герметиком).
  2. Убрать отражающую прокладку.
  3. Линзу отодвинуть на 0,15 см в сторону отражателя.

Вариант модернизации: на токарном станке немного уменьшить модульное кольцо. Такой тюнинг позволит оптике светить ярче.

Кроме этого, возможна следующая доработка фар:

  1. Изменение формы отражателя. Для увеличения ширины пучка света необходимо сжать отражатель по вертикали. Кроме отражателя, необходимо изменить и форму крепления, сделать его овальным, например, уперев деталь в пол, согнуть до необходимой формы.
  2. Улучшение освещения через замену и установку новой шторки. Сделать шторку из жести и закрепить на отражателе модуля. Граница шторки должна располагаться посередине. После установки шторки необходима регулировка блока.

Производя те или иные изменения и модификации передних фар, важно помнить не только о качестве и яркости света, но и о безопасности. Если вы плохо разбираетесь в ремонте, лучше поручите это профессионалам.

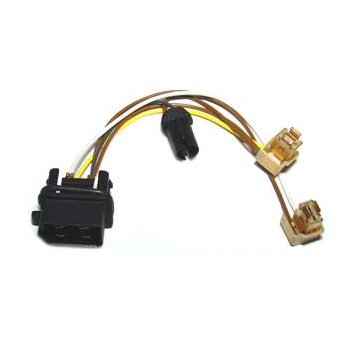

Замена проводов в блок фаре Бош 2110
