Бортовой компьютер Форд фокус 2 инструкция

1.2. Ford Focus II. Оборудование и органы управления. Расположение органов управления; ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом.

РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

Органы управления автомобиля с автоматической коробкой передач:

1 — педаль тормоза; 2 — педаль «газа»; 3 — рычаг выбора передач

КЛЮЧИ К АВТОМОБИЛЮ, ИММОБИЛАЙЗЕР И СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЭЛЕКТРОПАКЕТОМ

К автомобилю придается комплект из двух ключей.
Каждый из ключей служит для включения зажигания и пуска двигателя, а также для открывания замков передних дверей, капота, крышки багажника (двери багажного отделения).

Ключ с дистанционным управлением и откидывающимся стержнем: 1 — кнопка отключения блокировки замков дверей и системы охранной сигнализации; 2 — кнопка включения блокировки замков дверей и охранной сигнализации; 3 — кнопка открывания замка крышки багажника (двери задка)

Ключ без пульта дистанционного управления

Ключ с пультом дистанционного управления совмещает в себе функции ключа зажигания, пульта системы дистанционного управления электропакетом, рабочего ключа иммобилайзера и предназначен для повседневного использования.

Ключ с дистанционным управлением и вынимающимся стержнем (пассивный ключ)

Если автомобиль оборудован системой Key Free — управление замками без помощи ключа или пульта дистанционного управления (см. ниже «Центральный замок, двери и крышка багажника»), к нему придается так называемый пассивный ключ.
В пластмассовый корпус каждого ключа встроен чип, код которого занесен в память электронного блока иммобилайзера, предназначенного для блокировки несанкционированного пуска двигателя. Иммобилайзер отключается автоматически после включения зажигания правильно запрограммированным ключом. При этом в комбинации приборов на три секунды загорается сигнализатор. Если сигнализатор не гаснет или мигает, то это означает, что ключ зажигания иммобилайзером не распознан. В этом случае вынимаем ключ из замка и, вставив его вновь, повторяем попытку пустить двигатель.
Система дистанционного управления электропакетом служит для:
— дистанционной (с пульта ключа) блокировки (разблокировки) замков всех дверей с одновременной постановкой (снятием) режима охраны автомобиля;
— дистанционной разблокировки замка крышки багажника;
— включения режима тревоги при нарушениях зон охраны автомобиля;
— выключения режима тревоги дистанционно либо при включении зажигания.
Включение режима охраны с блокировкой замков дверей осуществляется однократным нажатием кнопки 2 (см. фото выше) на пульте дистанционного управления.
Выключение режима охраны с разблокировкой замков дверей осуществляется однократным нажатием кнопки 1 на пульте дистанционного управления. Открывание крышки багажника осуществляется нажатием кнопки 3 на пульте дистанционного управления.
Если радиус действия ключа с пультом дистанционного управления значительно уменьшился или пульт перестал работать, необходимо заменить элемент питания. В ключе установлен элемент CR 2032 с напряжением 3 В.
Для замены элемента питания вставляем лезвие отвертки в щель между пультом дистанционного управления и пластмассовым основанием ключа.

…и сдвигаем пульт дистанционного управления с основания ключа.

Вставляем отвертку в щель, образованную двумя частями пульта и поворачиваем ее вокруг своей оси, раздвигая половинки.

Пульт дистанционного управления состоит из двух частей

Вынимаем элемент питания из корпуса и заменяем новым СR 2032, соблюдая полярность.

О скрытых возможностях Форда Фокус 2, активация

Форд Фокус второго поколения на сегодняшний день уже не производится. Тем не менее, количество проданных автомобилей огромно, а тысячи экземпляров эксплуатируются по всей Российской Федерации. Это отличный вариант для тех, кому нужна недорогая машина, надежная в эксплуатации и простая в обслуживании. Как показывает практика, это лишь небольшой перечень достоинств, присущий этому автомобилю. Можно ли как-то улучшить эксплуатацию этой модели? Какие имеет скрытые возможности Форд Фокус 2? Давайте разберемся.

Для начала отметим, что второе поколение Фокуса собиралось в различных странах, что не могло не повлиять на настройку автомобиля и его систем. По этой причине может возникнуть ситуация, когда на одной машине можно активировать ту или иную функцию, а на другом экземпляре этого сделать не получается.

Дело в том, что с завода некоторые возможности на автомобиле могут просто-напросто не закладываться и никакие манипуляции не помогут их включить. Тем не менее, многие владельцы второго поколения Форд Фокус проводили эксперименты и самостоятельно активировали различные функции, в том числе:

  • изменение настроек головного устройства, что позволяло значительно улучшить качество звука;
  • активация скандинавского света;
  • отключение плафона салонного света, который загорается при открывании дверей;
  • отключение сигнала ремня безопасности на приборной панели.

Скандинавский свет

Довольно часто возникают споры об отключении заднего дворника, который включается автоматически. Некоторые владельцы Фокусов отмечают, что им удалось это сделать. Большинство же говорит, что самостоятельно без внесения изменений в настройку системы управления автомобилем деактивировать эту функцию невозможно. Итак, давайте более детально поговорим о тех возможностях, которые точно можно самостоятельно реализовать на втором Фокусе.

Читать еще:  Пропала искра на ниве карбюратор

Как вы знаете, на многих современных автомобилях есть такая опция, как автоматическое включение фар. Это очень удобно, но с завода Фокусы второго поколения не оснащены этой функцией. Помимо того, что это удобно, в некоторых странах ездить с ДХО или включенным светом обязательно по закону. Это требование действует и в Российской Федерации, а поэтому активация функции скандинавского света вполне оправданна.

Итак, преимущества этого очевидны:

  • водитель никогда не забудет о необходимости включения фар, поскольку машина — это будет делать автоматически;
  • резкая смена освещения на дороге не станет проблемой, ведь на автомобиле будут гореть фары, обеспечивая отличную видимость.

Итак, для того чтобы реализовать эту функцию на Форд Фокус 2 (в том числе рестайлинг), нам потребуется стандартный набор инструментов (ключи, плоскогубцы), провода, предохранители (на 10 и 20 А) и разъемы. Помимо этого, необходимо приобрести 4-контактное реле. Отлично подходит реле от ВАЗа, которое стоит очень дешево и позволяет активировать секреты Форд.

Когда все детали готовы, можно приступать к работе. Для начала нужно открутить клеммы с аккумулятора. После этого открываем блок предохранителей, который размещается под бардачком. Крепим к проводу разъемы и устанавливаем все в блок, не забыв про реле. Схему установки можно найти в интернете. Также ставим предохранители. После этого закрываем блок и подключаем клеммы к аккумулятору. На этом все и теперь второй Фокусе имеет скандинавский свет.

Автоматическое запирание замков

Эта функция довольно полезная, а активируется она очень просто. Ее суть заключается в том, что когда машина начинает ехать, дверные замки автоматически закрываются и открыть двери не получиться.

Активируется функция выполнением следующих действий:

  • вставляем ключ в замок и включаем зажигание;
  • 3 раза подряд закрываем и открываем двери, используя соответственную кнопку;
  • выключаем зажигание;
  • снова открываем и закрываем двери такое же количество раз;
  • включаем зажигание, после чего должен прозвучать короткий звуковой сигнал;
  • открываем и закрываем двери, после чего должен прозвучать длинный гудок;
  • выключаем зажигание.

После выполнения этих манипуляций двери Фокуса будут автоматически закрываться после начала движения.

Сайт знатоков автомобиля Ford Fusion

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

Вы тоже можете стать нашим партнером

Сразу скажу – вопрос весьма затратный и геморройный, но оно того стоило (по крайней мере – для меня )

Выражаю огромное спасибо уважаемым гуру – *Casper* и Fsergey56, без их советов (и особенно – без касперовской программки Elm-FFn я бы ничего даже и не стал бы пытаться делать

Для мероприятия необходимо купить следующие вещи:

1. Обычную линейку металлическую, для снятия щитка приборов.
Мust have! отвертки, пилки для ногтей и полотна от ножовки дадут худший результат!

Я пошел в ближайший канцелярский магазин и купил какую-то китайскую металлическую линейку 15см.

2. Ручка переключателя поворотников с кнопкой set/reset на торце.
Ручка имеет код 1379849, новая как всегда стоит нереальных денег.
Ищется на разборке по ключевым словам “ручка от фьюжена/фиесты/первого фокуса с кнопкой резет”.
3. Датчик забортной температуры. Код 6820218 (“старого образца”) или 1488894 (“нового образца”).
Вроде как они взаимозаменяемы (хотя выглядят и крепятся по-разному).
Я брал первый, опять же на разборке.
Этот датчик опять же ставится на С-Мax, Focus и еще много других фордов (так и спрашивайте на разборках).

Было много споров, что на машинах с ручным кондиционером этот датчик будет в наличии, даже если приборка без БК.
На моем авто с кондиционером датчика не было, вместо него стояла красная пластиковая заглушка (смотрим фото ниже).
В принципе, можно даже посмотреть – есть он или нет, ничего не снимая (с фонариком).

Я купил датчик вместе с ручкой поворотников.

4. Самое сложное (и дорогое) – найти щиток приборов с бортовым компьютером.
Естественно, только на разборках.

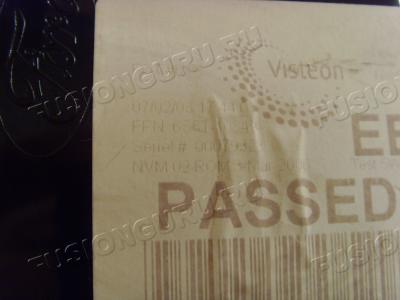

Благодаря изысканиям Каспера по старинным манускриптам определено, что необходимо искать приборки с кодами 6S61 10849-EF (номер по экзисту – 1523300).
Самое важное – это буквы в конце детали кода, потому что приборка без БК тоже имеет код “6S61 10849”, но потом идут буквы -AG.
Вот что Каспер писал мне тогда по буквам:
-A, -B, -C, -D – низкая серия (без БК).
-E, -F, -G, -H – высокая серия (с БК).

Читать еще:  Опель вектра б как слить антифриз

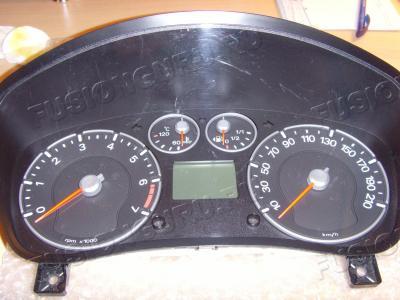

В итоге я нашел приборку, но она оказалась не от Фьюжена, а от Фиесты и имела код “6S6 T 10849-EE” (всего одной буквой отличаются коды).
Как потом выяснилось – ни внешне, ни функционально, она ничем не отличалась от фьюжевой и подошла идеально и работает без проблем.

Совет – будете искать на разборках, продавцы как правило кодами не оперируют вообще, слов “микрокат” и “финис-код” не знают. Могут еще подумать, что вы на них ругаетесь.
Они оперируют комбинациями типа “название детали+год выпуска машины+объем двигателя”.
Так что чтобы вам отсечь ненужные вам варианты, спрашивайте “щиток приборов от фьюжена или фиесты с двигателем 1.4литра и роботизированной коробкой передач”. Почему именно это – потому что на все авто с “роботом” по умолчанию ставилась приборка с БК (к вашему настоящему двигателю/коробке это никакого отношения иметь не будет и никак не повлияет).
И если в разборе у них не такая машина, можете даже и не спрашивать дальше по кодам и пр. Моя приборка как раз и была от Фиесты с роботом и я как раз по таким “ключевым словам” и искал.

5. Нужно иметь в наличии и доступности оба ключа от машины.
Подготовьте (найдите) второй ключ заранее.

Установка датчика температуры проста и описана на форуме неоднократно.
Сдергиваете аккуратно руками с переднего бампера пластиковую накладку (защелки по периметру), к которой рамка номерного знака крепится.

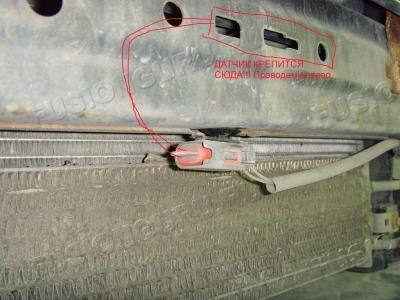

И увидите гнездо для датчика (или если повезет – найдете там датчик).
Датчик старого образца крепится весьма нетрадиционно – защелкивается в прорези на телевизоре над разъемом (смотрим фото).


Датчик нового образца просто вставляется в разъем и в нем сидит

Снятие приборки описано ЗДЕСЬ.
Снимете приборку – откроется доступ к замене ручки поворотников (она под верхней крышкой кожуха рулевой колонки, крепится на защелке).
У меня проводка уже была от кнопки до приборки, видимо этот проводок входит в стандартные общие жгуты (как и проводка к датчику температуры).

Далее, самый подляк дядюшки Генри Форда: в фордах в состав компонентов щитка приборов входит еще и иммобилайзер с ключами.
Так что, если вы просто так поменяете приборку, она сразу же заработает: будет показываться температура, часы, пробег, название радиостанций, лампочки гореть будут.
По меню бортового компьютера вы сможете полазить. Всё вообщем будет работать как нужно, только машина заводиться не будет вообще. Даже стартер крутиться не будет!

Так вот, чтобы машина заводилась, нужно в новую приборку прописать старые (существующие) ключи от машины.
Это возможно сделать только у официального дилера (или у прошаренных неофициалов, обладающих специальным фордовским софтом WDS/IDS и доступом к специальной фордовской интернет-базе).
Никакими другими методами ни через какой софт или кабели это сделать не удастся.
Проблема в том, что официально эта процедура стоит довольно дорого, а с учетом стоимости приборки получается совсем недешево.

К счастью, мне удалось найти человека, имеющего доступ к официальному софту, и он мне все сделал (прописал оба ключа). Еще раз повторю, что нужно для прописывания иметь оба ключа, система тупо не прописать только один ключ (даже если вам второй не нужен) – это типа защита от нечестных дилеров, находящихся в сговоре с угонщиками.

После прописывания щитка все заработало, кроме того что не показывало включенную передачу (у меня автомат) – показывало прочерк.
Это потому, что приборка была запрограммирована на заводе на машину с роботизированной коробкой и автомат она не понимала.
Это вылечилось бесплатно волшебной программкой Каспера Elm-FFn и соответствующим адаптером.
Заодно я включил в щитке опцию “текущий расход” и “часы” (часы в дисплее БК) – по умолчанию эти полезные функции выключены.

Вообщем, теперь езжу и наслаждаюсь комфортом современного авто .

Из минусов:
1. Дорого.
2. Долго.
3. Геморройно.
4. Исчезла полезная красная лампочка “открытые двери” (вместо нее теперь желтый светодиод и надписи на дисплее).
5. Появилась знаменитая “снежинка” – дебильный индикатор обледенения, большую часть года горящий у меня желтым-красным цветом (потом привыкаешь).
На других машинах (не фордах) видел много реализаций такой же функции, но они при этом были более “тактичны и ненавязчивы”.
Кроме того, в других машинах при температурах ниже -5 градусов этот индикатор отключается (ну как бы и так понятно что уже лед на улицах есть), здесь же она продолжает гореть видимо вплоть до абсолютного нуля.
6. термометр отличается нестабильностью показаний: показания колеблются в пределах одного-двух градусов, на стоящей машине датчик подвергается нагреву от радиаторов и начинает подвирать в плюс.

Читать еще:  Рено симбол замена задних колодок

Тестовый режим Ford Focus 3 без бортового компьютера и тестирование БК

1. Как провести тестовый режим Ford Focus 3 без бортового компьютера

1. При выключенном зажигании нажать на кнопку сброса суточного пробега (одометра)
2. Не отпуская кнопки сброса одометра включить зажигание
3. Удерживая кнопку сброса одометра дождаться, когда произойдет сброс суточного пробега, после чего БК перейдет в режим ТЕСТ.
4. Для перехода по пунктам меню однократно нажать кнопку сброса одометра.
5. После диагностики неработающего двигателя запустить двигатель и проверить параметры на работающем.
6. Для выхода из тестового режима выключить зажигание.

Пункты меню режима тест соответствуют пунктам меню в приборках с БК.
В общем, так как было на 1 и 2 фокусах без БК.

2. Тестирование бортового компьютера Ford Focus 3

Не секрет, что в ФФ3 как и в ФФ2 существует тестовый режим бортового компьютера, если он есть в наличии.
Решил зафотать режимы бортового компьютера, с целью их последующего детального изучения.
Фтот сделаны на монохромном дисплее приборки РП-32,но подозреваю что принципиальных отличий в других модельках нет.

Чтобы выйти в тестовый режим БК, необходимо зажать кнопку ОК левого джойстика и не отпуская её повернуть ключ зажигания, после чего получаем экран:

Переключаем джойстиком вниз:
1.Gauge sweep
Отличный пункт. С его помощью можно выиграть ящик пива у друзей продемонстрировав фото как вы раскочегаривали свой фокус до 240 км/ч на 8000 оборотов. А вообще, он служит для проверки работоспособности стрелочных индикаторов.

2.тест дисплея
Загораются все точки на дисплее в разной очередности. Проверка на битые пиксели так сказать.
Предполагаю что на приборке РП-7 должна быть RGB проверка.

3.LED test
Проверка всех лампочек живущих в вашей приборке. Работу доброй половины их них я в своей комплектации машинки так и не увижу.

4.Chime test
Проверка звуковых сигналов. Поворотники, предупреждения и прочие пиликалки. Насчитал около 5 штук.

5.Eco Mode
Хваленый фордовский ЭкоМод.
Если потыкать кнопки “вправо-влево” на рулевом колесе, то можно посмотреть режимы которые есть в обычном режиме БК.
На фото Cold Engine — езда на непрогретом двигателе. Каким образом характеризуют этот показатель цифры внизу, понятия не имею.

6.HW BM5T-14C226-AE
Номер сборочного элемента. Как я понимаю – номер приборки.

7.App BM5T-14C026-АP
Версия ПО приборки.

8.NVM EEPROM 19.202
Возможно, прошивка.

9.Manufacture
Пустой пункт. Возможно, только для производителя.

10.NO DTC
Коды ошибок в системе.

11.Speedo gauge
Цифровой спидометр, в милях и километрах.
Нужная вещь. Показывает одинаковые значения со стрелкой спидометра, но превышает скорость относительно значения навигатора на 5 км/ч.

12.Tacho gauge
Электронное значение стрелки тахеометра.

13.Odometr
Расстояние, пройденное машинкой со дня её рождения. Обнуляется с заменой приборки, но ввиду запоминания реального пробега мозгами машинки, легко восстанавливается прошивкой.
Нижнее значение hex показывает какой круг пошёл на приборке. Тем, кто намотает 999999км, сможет в этом убедиться.

14.Fuel% (hex), gauge (hex), A/D in (hex)
Fuel% (hex) – уровень топлива в процентах,
gauge (hex) – положение стрелки топливомера,
A/D in (hex) – напряжение датчика уровня топлива.

15.Fuel flow
Мгновенный расход топлива, л/с.

16. Engine Temp
gauge (hex) – положение стрелки температуры
Eng T – температура двигателя в Цельсиях

17. Battery
Напряжение бортовой сети.

18. Dist. To empty
Запас хода до пустого бака.
Давно хотелось экспериментально проверить фактическую вместимость бака, но позже отказался от этой идеи-вредно для бензонасоса.

18. AFE Average Fuel
Средний расход топлива на сотню.
7, 6 – мой средний расход по городу.
19. RAFE Recent Average Fuel
Средний расход топлива за последнюю поездку.
20. AFE BIAS
Значение для калибровки расчета расхода топлива. По умолчанию 1000. Как калибровать не разобрался.
21. A/D Input 36 1
Значение напряжения на входе АЦП щитка приборов.
