Пружина на заслонку печки калина

Регулировка заслонки печки калина

В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом — контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Устройство отопителя Лада Калина

Воздух с улицы попадает в воздухозаборник через воздушный фильтр. Затем воздух загоняется внутрь воздуховодов электровентилятором. Обогрев салона осуществляется отопителем (радиатором печки), который установлен под панелью. При работе двигателя нагретая охлаждающая жидкость циркулирует через радиатор, нагревая проходящий через него воздух. Количество воздуха проходящего через радиатор и в обход него, задается центральной заслонкой. Регулировка скорости работы вентилятора, а также управление заслонками печки осуществляется с помощью блока управления, установленного на панели.

1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя.

Заслонки печки Лада Калина регулируются механическим блоком управления. При вращении ручек на блоке тяги наматываются/разматываются на специальном ролике внутри блока управления. Тяги имеют следующее назначение:

  1. Тяга привода заслонки рециркуляции.
  2. Тяга привода заслонки обогрева ветрового стекла.
  3. Тяга привода заслонки обогрева ног.

Таким образом, управление заслонками печки Лада Калина производится механическим путем без использования автоматики. Единственная электронная деталь в конструкции — это дополнительный резистор, который в зависимости от положения ручки на блоке управления отопителем определяет скорость вращения вентилятора. Такой принцип работы весьма прост и надежен.

Климат-контроль Лада Калина Люкс

Устройство системы напоминает описанную выше, за исключением некоторых деталей. Для поддержания в салоне заданной температуры в конструкции применены два новых элемента: датчик температуры в салоне (встроен в плафон освещения на потолке) и микромоторедуктор заслонки. Также механический блок управления заменен на электронный, с маркировкой на нем градусов температуры воздуха в салоне.

Схема работы следующая: блок управления периодически получает сигнал от датчика температуры в салоне и сравнивает его с температурой, выставленной на блоке. Если разница слишком большая, блок управления посылает сигнал на микромоторедуктор, который уже управляет заслонками печки (открывает или закрывает горячий воздух из отопителя).

Вентиляция салона Лада Калина

Вытяжка воздуха из салона во всех комплектациях осуществляется за счет разряжения, возникшего возле задней части кузова при движении автомобиля. Вытяжные дефлекторы встроены в кузове под задним бампером.

Зимой в моём пепелаце не так тепло как должно быть.
При этом вентилятор работает нормально, судя по потоку воздуха.
Термостат, скорее всего рабочий, так как температура двигла доходит и до ста десяти, и вентилятор радиатора включается при этом.
Радиатор отопителя засраться не мог бы за три года, я думаю.
На что ещё можно грешить?
Воздушная пробка ? Звуков булькающих у меня не было никогда и нигде.

Решил пощупать пластиковый рычаг заслонки отопителя.
Сидя на водительском, прикорячился и правой рукой взялся за этот рычаг. Левую руку протянул к основанию лобового стекла, чтобы ощущать температуру потока воздуха из щелей обдува. При этом моё ухо оказалось у дефлекторов над бородой.
Моё наблюдение:
При надавливании на рычаг, менялся звук в дефлекторах. А воздух становился теплее.
Не то, чтобы воздух стал огненным. Нет, конечно. Но рука чувствовала разницу.

Теперь надо чухать репу, как решить данную проблему.
Те варианты, что я видел на драйве, когда мастырили резинки, пружинки, мне не нравится.
Метод “из говна и палок”, конечно, хорош… Но хочется сделать один раз и забыть.
Может, есть у кого идеи ? Или кто-то уже проходил этот этап?

Вчера после работы приколхозил первую попавшуюся пружину.

Как уже известно всем владельцам Лады Калины, печка здесь греет просто превосходно, по сравнению с предыдущими моделями отечественных автомобилей. Чтобы максимально эффективно использовать всю мощность отопителя, необходимо правильно настроить все заслонки и переключатели.

Блок управления отопителем Калины включает в себя:

  1. Регулятор температуры подаваемого в салон воздуха (красный — тепло, синий — холодно)
  2. Переключатель режимов мощности воздушного потока (рекомендуется эксплуатация автомобиля с включенной 1-й скоростью)
  3. Регулятор изменения направления потока (вверх — лобовое стекло, вправо — к туловищу водителя и пассажира, нижний — в ноги, влево — и на лобовое стекло и в ноги)
  4. Управление заслонкой рециркуляции. Крайнее левое положение — воздух поступает в салон снаружи. Крайнее правое положение — воздух в салон не поступает, этот режим рекомендуется использовать в том случае, когда необходимо быстро прогреть салон автомобиля. Постоянно ездить с закрытой заслонкой нельзя, так как стекла будут быстро запотевать.

Центральное сопло печки так же имеет регулировку, с помощью ползунка можно менять направление потока. Если ползунок опущен до конца вниз, то воздух дует из центра сопла. А если он поднят вверх, то тепло будет идти по верхней части салона и тем самым быстрее прогреется все пространство, особенно в задней части машины.

И еще одна отличительная особенность печки именно на Калине — к ногам задних пассажиров подведен воздуховод, чего не было ни на одной из предыдущих моделей ВАЗ. По собственному опыту можно смело заявить, что проехав не более получаса на заднем сидении, ноги греет так, словно они находятся в горячей воде.

Читать еще:  Снятие рулевой рейки ниссан х трейл т31

В сильные морозы вполне комфортно себя чувствуешь в салоне Калины, когда отопитель работает на 2-й скорости и температура поставлена на максимальную, если же за бортом не так уж и холодно, то отлично греет даже на первом режиме. А чтобы с утра боковые стекла быстрее оттаивали, лучше направить боковые сопла в самые крайние положения в сторону стекол. Ниже на картинках показаны все переключатели и регулировки.

Моторедуктор отопителя Калина 2 (белая этикетка) верх-низ с автоматическим управлением микроклиматом (отопителем и кондиционером)

Уважаемые покупатели, во избежание ошибок при отправке моторедуктора HCC D 266- SDBAA 01 (619852) Калина 2 (белая этикетка), привод заслонки верх – низ , в строке “Комментарий” указывайте модель вашего автомобиля и год выпуска, и с какой климатической системой кондиционирования (“Panasonic” или “HALLA” ) , цвет этикетки (синяя, желтая, белая) на моторедукторе.

Устройство отопителя печки спроектирован под систему автоматического управления микроклиматом для ВАЗ 2192 . Воздух снаружи или из салона попадает в корпус вентилятора, чему помогает сам вентилятор. Далее по воздуховоду, воздух попадает в корпус отопителя, где регулируется его температура и воздушные потоки распределяются нужным образом. Например, поток идет на лобовое стекло, ноги или в центр салона через сопла. Работой отопителя «руководит» электронный блок управления .

На блоке отопителя с управлением в сборе 21920-8101010-00 установлены два моторедуктора (с белой HCC D 266- SDBAA 01 (619852) и желтой HCC D 267- SDBAA 01 этикеткой) с бегунками сложной конфигурации, которые связаны с электронным блоком управления .

Моторедуктор HCC D 266- SDBAA 01 (619852) с белой этикеткой управляет работой нескольких заслонок, одна распределяет воздух на лобовое стекло или на центральное сопло, вторая – вращает заслонку, открывающую и закрывающую поток воздуха к ногам. Кстати, обдув ветрового стекла не перекрывается полностью ни в одном режиме.

Моторедуктор HCC D 267- SDBAA 01 с желтой этикеткой с бегунком сложной конфигурации управляет заслонкой температуры. Принцип регулировки температуры: воздух проходит или напрямую, или через радиатор печки, пропорционально углу открытия заслонки. Если заслонка полностью опущена, воздух через радиатор не идет, имеем на выходе отопителя температуру, что и на входе. Начинаем приподнимать заслонку: часть воздуха пошла через радиатор, на выходе имеем потепление. Чем выше заслонка, тем больше воздуха идет через радиатор, тем горячее поток на выходе.

На корпусе вентилятора системы отопления в сборе 21920-8118010-00 установлен моторедуктор 619797 (синяя этикетка) с бегунком сложной конфигурации , который связан с электронным блоком управления рециркуляции. Бегунок вращает заслонку. При полностью поднятой заслонке воздух берется из салона, при полностью опущенной – с улицы.

Как распределяются потоки:

1. в положении «на стекло» верхняя заслонка полностью закрыла центральное сопло и нижняя заслонка выход на ноги. Воздух идет на лобовое стекло и по тонким воздуховодам через верхние нерегулируемые дефлекторы на передние боковые стекла.

2. в положении «в центр» верхняя заслонка почти перекрыла выход на лобовое стекло (заслонка полностью не закрывает поток на лобовое стекло), нижняя заслонка закрыта. Воздух идет через центральный дефлектор и на боковые регулируемые дефлекторы, которые можно закрыть индивидуальными заслонками. На центральном дефлекторе тоже можно распределять поток по вертикали и горизонтали.

3. в положении «в ноги» нижняя заслонка перекрывает почти полностью поток вверх, воздух идет через боковые отверстия на ноги передних седоков и одновременно через воздуховоды к задним пассажирам.

4. в положении «стекло-ноги» заслонки находятся в промежуточном состоянии.

Контроллер автоматического управления климатической установки ВАЗ 2192 установлен на консоли панели приборов и необходим, чтобы в автомобиле поддерживался постоянный комфортный климат, который задается водителем, с помощью трех рукояток. Собственно, с их помощью и происходит процесс управления.

При этом рукоятки подразделяют на правую, центральную и левую.

– При помощи левой можно задавать направление потока воздуха в салоне;

– Центральная рукоятка позволяет регулировать режимы вентилятора скорости: автоматический «А», ручной (регулировка – 4 положения) и регулировать забор воздуха (с улицы или из солона);

– Правой рукояткой можно установить необходимую температуру в салоне и позволяет включить кондиционер.

В к онтроллер автоматического управления климатической установки поступает необходимая информация о том, как расположена заслонка отопителя. Положение этой заслонки регулируется в соответствии с данными, установленными водителем.

Другие артикулы товара и его аналогов в каталогах: 21920-8101010, HCC D 266- SDBAA 01, 619852.

ВАЗ 2190, ВАЗ 2192, ВАЗ 2194, ВАЗ 21925.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить м оторедуктор отопителя HCC D 266- SDBAA 01 (619852) Калина 2 (белая этикетка), привод заслонки верх – низ на автомобиле Лада Калина 2 с автоматическим управлением микроклиматом (отопителем и кондиционером) .

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Калина 11183 Ремонт

Ремонт ВАЗ Калина, электрические схемы ВАЗ Калина, генератор Калина, стартер Калина

Страницы

вторник, 26 марта 2013 г.

Как выгнать воздушную пробку на Калине

3. Пробой прокладки ГБЦ ( течь из под ГБЦ, бурление в РБ, тосол в масляном картере-образование эмульсии, обильный белый пар в выхлопе).
Низкая эффективность работы СОД проявляющаяся в перегреве, бурлении и слабом обогреве салона может быть следствием не только пробки, а и снижением производительности помпы ( поломка, деформация, прокручивание крыльчатки на валу), перегибы и загрязнения СОД. Не правильная работа термостата ( не полное открытие) может привести еще и к сложностям при удалении пробки.
Только после тщательной проверки СОД на отсутствие этих поломок стоит начать говорить о воздушной пробке и способах ее удаления. Пробка может образовываться в малом или большом круге. Удаление пробки происходит через самую высокую точку системы. Ранее в машинах без расширительного бачка его функции выполнял радиатор. Потому был способ, поднять перед машины, чтобы верх радиатора стал самой высокой точкой и дать поработать двигателю. В нашем случае это мало эффективно, т.к. в замкнутой системе пробка выйти может только в расширительный бачок. Других мест нет, но их можно создать разъединив систему.
Обратите внимание, что расширительный бачок в Калине включен в большой круг, и без открытия термостата пробку из малого круга ни как не выгнать в РБ. ОЖ туда просто не потечет. И теперь понятно, почему в именно в морозы повально возникают проблемы. Просто в морозы термостат практически не открывается но полную, и следовательно выход пробки в бачок весьма проблематично. Теперь становится понятным почему газование помогает.Оно просто приводит к более быстрому прогреву и открытию большого круга, что обеспечивает выход пробки,т.к. бачок установлен в большом круге. Но машину надо греть до срабатывания вентилятора т.е. до 101-105 гр, именно только при этой температуре произойдет полное открытие термостата.Т.е. условием выхода пробки через РБ является ПОЛНОЕ открытие термостата, а зимой, да еще в движении это достичь сложно. Потому она там и сидит намертво.

Читать еще:  Как поменять термостат на шевроле авео т300

Для того чтобы выгнать пробку мы должны полностью открыть термостат для чего надо прогреть машину до срабатывания вентилятора. Для верности можно еще пожмыхать подводящими и отводящими трубами радиатора. Нужно ли задирать морду, ответ нет, скорее надо поднять левый бок, где находится РБ. Нужно ли газовать, скорее да, но не со всей дури, просто на ХХ в мороз прогреть машину до срабатывания вентилятора не реально. Т.е. тот же эффект можно получить на ровно стояшей машине со средними оборотами. Но учтите, этот способ может помочь только при условии исправного термостата, полностью ( не менее 8 мм. открытия) открывающегося, иначе при неполном открытии если пробка в малом круге и нарушено циркуляция ОЖ, сильно газуя вы можете перегреть двигатель, со всеми вытекающими последствиями. Учтите , что фанатизм в ремонте СОД может плохо кончится. К сожалению проверить как открывается термостат можно только сняв его и сварив в кастрюле с водой. Хотелось бы отметить, что при заливки ОЖ трубку с ДУ лучше всегда скидывать, т.к. СОД Калины устроен так, что заполнение системы идет снизу вверх. Так вы гарантированно не получите пробку, но и тут следует прогревать двигатель со срабатывания вентилятора, следя за уровнем ОЖ в РБ и при необходимости доливая.
Печка. Печка расположена относительно низко и там может образовываться пробка, которая при условии небольшой разницы давления нв входе и выходе печки, выгоняется плохо. Тут лучше не поленится и при наличии проблемы отстыковать один шланг идущий к печке, прокачав через нее ОЖ. Это точно устранит воздух попавший туда. Не жалейте пролитый тосол, устраняя пробки в СОД, это гораздо меньшая потеря, чем та которую можно получить.

Менял охлаждающую жидкость и обнаружил, что сливается около 5 литров. Значит, более двух литров остается в системе.

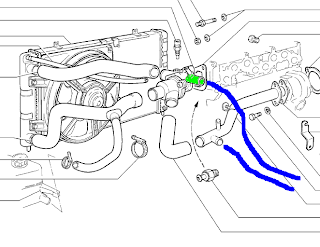

На картинке приведена система охлаждения, синим подрисованы шланги печки. Видно (а на машине видно еще лучше), что радиатор печки в принципе не может быть слит через отверстия отверстия в блоке цилиндров и в радиаторе, так как находится ниже мест соединения шлангов с остальной системой охлаждения.

Снял верхний шланг с патрубка, обозначенного зеленым цветом, я ДУНУЛ в него! Раздалось бульканье, и из отверстия в блоке вылилось много охлаждающей жидкости.

Вывод: при полной смене ОЖ нужно снимать верхний шланг печки с патрубка термостата и дуть в этот шланг, тогда из печки ОЖ сливается тоже.

Два мелких попутных вывода:
1. Полезно так же дунуть в расширительный бачок (сольется еще немного жидкости).
2. Снимать нижний шланг не имеет смысла – подлезать неудобно, а после дутья в верхний из него уже ничего не льется.

Чтобы поменять расширительный бачок, не сливая охлаждающую жидкость из системы, понадобится пластиковая бутылка-полторашка и небольшой отрезок шланга.

Снимаем с бачка тонкий шланг, опускаем его в бутылку. Надеваем на бачок отрезок чистого шланга, и начинаем туда дуть. Сильно дуть смысла нет, жидкость быстрее не польется 🙂

Когда вся жидкость из бачка окажется в бутылке, меняем бачок согласно книжке по ремонту и эксплуатации (т.е отвинчиваем 2 гайки и болт, снимаем нижний шланг, вынимаем бачок, ставим новый в обратном порядке). Мне пришлось еще снять левую “палку” крепления аккумулятора, она мешала вынуть бачок.
