Всем привет.
Наконец-то добрался до тормозов.
Накануне были куплены :
1) Диски тормозные передние Ate 24.0122-0256.1
Диск тормозной задний Ate 24.0109-0155.1
2) ATE Паста для поршня суппорта 03.9902-0511.2
ATE Смазка противоскрипная для тормозов 03.9902-1001.2
LUCAS/TRW Смазка пластичная 25г для направляющих суппорта PFG110

3) Remsa колодки передние 1232.00
Remsa колодки задние 1286.02

Работы все проводил у себя во дворе под подъездом. Фотографий много сделать не успел, т.к хотел быстрее все закончить )) В тормоза залез первый раз в жизни, все просто и интуитивно, кроме задних суппортов. Хорошо, что прочитал информацию по задним поршням, что задавить их можно только вкручивая поршень по часовой стрелке ( т.к сидят на направляющем болте с резьбой).

1) По инструменту у меня скудно, но даже этого хватило. То что использовал :
Головка на 19 с воротком, для снятия колес
Ключ комбинированний на 14 (советую головку, но у меня не было, открутил тем что было)
WD40
Труба, чтобы одеть на ключ, для усиления рычага, сложно было сорвать гайки крепления скобы суппорта.
Небольшой болт d8 вроде ( для вкручивания в старый тормозной диск, чтобы он слетел со ступицы)
молоток
пассатижи
монтировка
тряпочки…

2) Кратко опишу проделанную работу :
1. Первым делом (для передней оси), после снятия колес, задавил поршни передних суппортов, т.к потом на снятом корпусе суппорта это делать проблематично. Сначала воткнул отвертку между поршнем и старой колодкой и задавил поршень на 1-2мм, чтобы засунуть туда монтировку. Затем монтировкой уже аккуратно задавил поршень до конца, аналогично и с другой стороны.
2. Далее откручиваем 2 болта (14 ), которые держат корпус суппорта на скобе, корпус подвешиваем на проволокустяжку, за пружину, чтобы не мешался, достаем и выкидываем старые колодки.

3. Откручиваем 2 болта(гайки) также на 14 , которые держат скобу суппорта, они у меня никогда скорее всего не снимались, сорвал их с помощью трубы. Скобу снял, почистил щеткой по металлу, убрал мешающую ржавчину, металлические направляющие для колодок также почистил, смазал смазкой “Plastitube”, это которая Ate противоскрипная.
4. Направляющую суппорта достал, почистил тряпочкой, старые куски смазки убрал, направляющую смазал смазкой PFG110 ( много мазать не нужно), засунул обратно, надел старый пыльник, ходит отлично!)
5. Старые тормозные диски можно сбить молотком, но проще вкрутить в специальные отверстия в диске болт (кстати подходит от суппорта, но я бы не стал его портить) и диск сам слетит со ступицы, диск выбрасываю, ставлю новый и предварительно креплю его на две колесные гайки.

С поршнями ничего делать не стал, пыльники целые, соответственно поршни тоже, может быть обслужу их в следующем году, поэтому смазка для поршня пока не пригодилась.
Далее все собрал — поставил скобу, смазал тормозные колодки “пластитубом” в местах где они ходят по направляющим скобы, воткнул колодки, одел корпус суппорта, все затянул и готово!

По задней оси все действия идентичны, отличие только в том, что нам надо отсоединить корпус суппорта, а затем уже задавить поршни, я задавливал тупо поворачивая поршень по часовой стрелке пассатижами — сначала пошел туго, но потом как по маслу.
Из всех пыльников направляющих был порван только один передний с водительской стороны, соответственно закисшая направляйка. У новичка может возникнуть вопрос как её достать, не стоит мучаться и пытаться выкрутить её. Берем газовую горелку с баллончиком подобного плана

И хорошо греем несколько минут место где находится направляющая. Затем обливаем водой, зажимаем скобу в тиски, и легко достаем направляющую немного провернув. Простая физика, направляющая стальная, а скоба чугунная, сталь остывает быстрее ( быстрее сужается после нагрева) и поэтому легче выходит.
По сути закисшая направляшка на выброс + замена пыльника.
Но я пока оставил все старое пока не пришел ремкомплект.
По ходу ремонта заказал еще :
Направляющая переднего суппорта нижняя ( с резинкой) Toyota 47715-12A10
пыльники 4шт + 2шт втулки на направляйки суппорта BBP 16447K

В разделе ремкомплект суппорта представлены запасные части для автомобиля TOYOTA COROLLA (E150). Для приобретения деталей выберите оптимальный срок и стоимость детали. Обратите внимание, что цены и сроки указаны с учетом доставки в г. Уфа.

Указанные в списке запчасти не охватывают весь ассортимент производителей оригинальных и не оригинальных запчастей TOYOTA COROLLA (E150), доступных для заказа в интернет-магазине PROFICARS.RU.

Обратитесь к нашим менеджерам, чтобы подобрать деталь группы ремкомплект суппорта для TOYOTA COROLLA (E150) или его аналоги. Для этого вы можете написать онлайн консультанту (внизу справа на этой странице) или приехать в магазин PROFICARS.RU

Для более точного подбора:

  • Выберите модель автомобиля

  • Подходят ли направляющие суппортов из ремкомплектов на Тойота Королла – 3 ответа
  • Жидкость на внешней стороне колеса Тойота Королла – 1 ответ

Цилиндр заднего суппорта вкручивается на вашем авто, посмотрите видео, только делать нужно это аккуратно, не порвите резиновый пыльник. И еще совет, колодку с пискуном (пластинкой), лучше ставить изнутри, со стороны поршня, так как внутренняя колодка быстрее изнашивается и визуальный осмотр ее проводить сложнее, чем наружной колодки.

Читать еще:  Кит для сборки автомобиля: кара машина

На суппорте есть штуцер для прокачки тормозов (для выпуска воздуха). Этот штуцер ослабите, выйдет немного тормозной жидкости. После этого, «хватка» тормозных колодок должна ослабнуть. Потом вводите мощную отвёртку между колодкой и тормозным диском, отжимайте колодку от диска (колодка будет давить на тормозной поршень и он войдёт в цилиндр суппорта).

Отвёртку вводить в эти места, между диском и колодкой (в сам поршень нельзя упираться отвёрткой, он может помяться)

Если поршень подклинивает, то его надо вытащить из цилиндра и очистить от грязи и ржавчины, а в случае больших раковин может и заменить на новый

Передние и задние суппорта Toyota Corolla 110, дефектовка и реставрация суппортов Toyota Corolla Levin AE101 для Toyota Corolla 100

1. Передние суппорта Toyota Corolla 110

Речь идет о передних тормозилках, как вы поняли. В очередной раз встал вопрос тюнинг или сток. Отдал предпочтение стоку, но качественно и грамотно перебранному своими руками.
Для реализации планов необходимо было найти.
Первым этапом стала пескоструйная обработка суппортов.

Была приобретена краска для суппортов “FOLIATEC”.

Далее долгий процесс тщательной покраски, сушки и вуаля

Затем предстояло собрать все это дело. Приобретен оригинальный ремкоплект суппортов “TOYOTA” 04479-12180 и новые тормозные поршни “TOYOTA” 47731-12180.

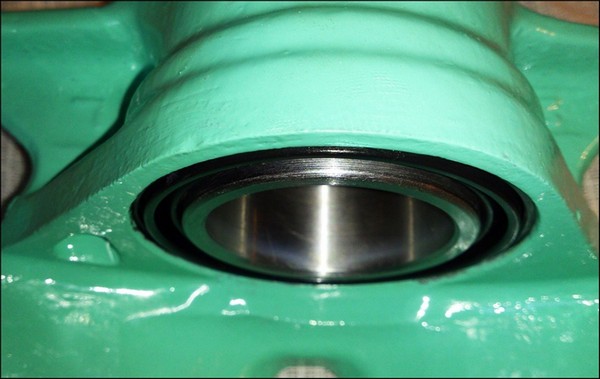

Вставляем сальник поршня в суппорт

Смазываем поршень и сальник оригинальной розовой смазкой “TOYOTA” из ремкомплекта для лучшей запрессовки первого

Впресовываем руками, все легко идет

Одеваем пыльник поршня, предварительно смазанного изнутри розовой смазкой

Одеваем стопорное кольцо для пыльника

Остается только вставить пыльники направляек в скобы суппорта и ждать инсталяции на автомобиль.

2. Задние суппорта Toyota Corolla 110

С первого дня покупки авто мучила проблема ручного тормоза. Не то чтобы он не работал, но на больших подъемах или при посадке назад пассажиров переставал выполнять свои прямые функции. Решено было поменять троса ручного тормоза. Но не тут-то было. При съеме старых тросов обломились их крепления на обоих суппортах. “Это провал” — подумал я. Дабы не парить себе мозг переборкой старых суппортов — приобрел контрактные, в отличном состоянии. Но замена затянулась на долгий год с лишним…И вот наконец я решился.
Как и в истории про передние суппорта первым этапом стала пескоструйная обработка, с той лишь разницей что не стал раскидывать суппорт. Просто снял пыльники и вкрутил поршень до упора.

Затем все та же покраска “FOLIATEC”ом

Не стал приобретать ремкомплект. Лишь закупил пыльники направляек и смазку для суппортов “TOYOTA” 08887-01206

Собираем это дело и готово

Ждем инсталляции на автомобиль.

3. Дефектовка суппортов Toyota Corolla Levin AE101 для Toyota Corolla 100

Сегодня речь пойдет о первичном осмотре и деффектовке: ступиц, суппорта, тормозных дисков от Toyota Corolla Levin AE101.
Были куплены запчасти для свапа, с очень маленьким пробегом в 35 тыс. км, но перед установкой необходимо провести осмотр, дефектовку и при необходимости заменить детали нуждающиеся в этом.
Приступим:
1. Для начала была куплена продукция компании Liqui Moli:

2. Зажимаем ступицу в тиски, наносим растворитель ржавчины с дисульфидом молибдена MoS2-Rostloser XXL на болты, отмеченные красным цветом, затем откручиваем болты крепления суппорта, выделенные синим цветом:

3. Снимаем суппорт, колодки, противоскрипные пластины, прижимные пластины колодок:

4. Откручиваем крепление скобы суппорта указанных синим цветом, а затем снимаем его:

5. Штангенциркулем замеряем ширину тормозного диска, у меня 22 мм.

6. Переходим к суппорту, снимаем пыльники и направляющие суппорта, осматриваем состояние:

7. Производим разборку суппорта:
7.1 Снимаем стопорное кольцо:

7.2 Снимаем пыльник:

7.3 Прокладываем ткань между суппортом и поршнем, компрессором нагнетаем давление до выхода поршня, снимаем уплотнительную резинку из суппорта:

8.Резюмируем:
8.1 Ступицы отмываем, зачищаем, грунтуем, окрашиваем.
8.2. Тормозные диски зачищаем, грунтуем, окрашиваем.
8.3 Суппорта отправляем в пескоструй, затем окрашиваем порошковой краской, заменяем пыльники, заменяем смазку для тормозной системы.

4. Реставрация суппортов от Toyota Corolla Levin AE101 для Toyota Corolla 100

После первичного осмотра и дефектовки, было принято решение отдать суппорта на пескоструйную обработку и порошковую покраску.

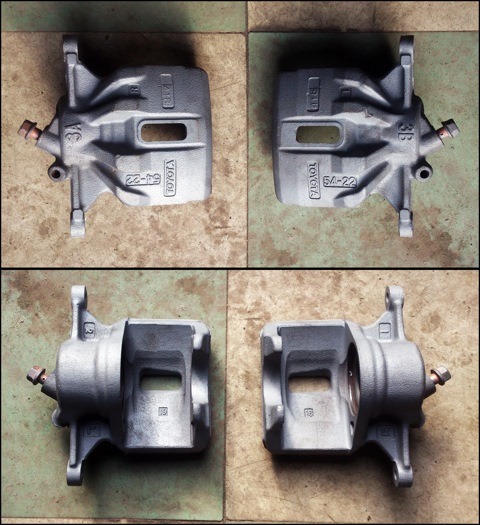

Внешний вид суппортов до покраски:

Внешний вид суппортов после покраски:

Сейчас ожидаю ремкомплект суппорта, колодки, и смазку для обслуживания тормозной системы.

Так как я по неосторожности проткнул манжету тормозного поршня на суппорте, мне пришлось заказывать полностью ремкомплект суппорта. Сегодня получил его, и хочу Вам подробно рассказать, что в него входит:

Ремкомплект суппорта (04479-12140)

В данный набор входит:

Ремкомплект суппорта (04479-12140)

1. Пыльник поршня — 2 шт.
2. Пыльник направляющей суппорта — 8 шт. (47775-32010)
3. Пыльник прокачного штуцера — 2 шт. (31478-30010)
4. Фиксаторы пыльника поршня — 2 шт.
5. Кольца уплотнительные поршня — 2 шт. (уже в какой-то смазке)
6. Прокладки медные — 4 шт.
7. Смазка для пыльников — 1 шт. (08887-83010)

Ремкомплект суппорта (04479-12140)

Ремкомплект суппорта (04479-12140)

Ремкомплект суппорта (04479-12140)
Сравнивая пыльники выпуска 90-х и 2000-х годов могу сказать одно, Toyota стала экономить на резине, на ощупь пыльники из 90 значительно выигрывают по отношению к пыльникам из 2000-х. Пыльники 2000-х как бы правильно сказать какие-то хилые, мягкие и хлипкие. На фото что ниже, пыльники из 90- с права, а пыльники из 2000-х с лева.
