Как проверить генератор на ВАЗ 2104

Контрольные проверки генератора Г-221

Контрольные проверки генератора Г-221

ПРЕДУПРЕЖДЕНИЕ
Запрещено проверять исправность генератора его отсоединением (даже кратковременным) от аккумулятора при работающем на автомобиле ВАЗ двигателе. Возникший при этом скачок напряжения выведет из строя выпрямительный блок генератора.

Проверка генератора на стенде позволяет определить исправность генератора и соответствие его номинальным характеристикам. У проверяемого генератора щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца должны быть чистыми. Установите генератор на стенд и подключите его, как показано на рисунке.

Включите электродвигатель стенда, реостатом 5 установите напряжение на выходе генератора 14 В и доведите частоту вращения ротора до 5000 мин. Дайте генератору поработать в этом режиме не менее 2 мин, а затем замерьте силу тока отдачи. У исправного генератора сила тока отдачи должна быть не менее 44 А.

Если замеренная величина отдаваемого тока значительно меньше, то это свидетельствует о неисправностях в обмотках статора и ротора, о повреждении диодов или износе контактных колец и щеток. В этом случае необходима тщательная проверка обмоток и диодного моста генератора, чтобы определить место неисправности.

При подозрении на неисправность диодов выпрямительного блока генератора проверьте силу тока отдачи на прогретом генераторе.

Такая проверка позволяет лучше выявить неисправность диодного моста по резкому снижению тока отдачи при повышении температуры генератора.

Для прогрева дайте генератору поработать не менее 15 мин при частоте вращения ротора 5000 мин и напряжении 14 В на выходе генератора. Затем измерьте силу тока отдачи. На прогретом генераторе сила тока отдачи должна быть не менее 42 А.

Проверка генератора осциллографом позволяет по форме кривой выпрямленного напряжения генератора точно и быстро проверить исправность генератора и определить характер повреждения. Для проверки вращайте ротор генератора с частотой 1500-2000 об/мин, питая обмотку возбуждения от аккумуляторной батареи, но от вывода «30» батарею отключите.

Форма кривой выпрямленного напряжения генератора:
I – генератор исправен;
II – диод пробит;
III – обрыв в цепи диода.

При исправных диодах и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (I). Если произошел обрыв в обмотке статора, либо обрыв или короткое замыкание диодного моста выпрямителя – форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины (II и III).

Исправность обмотки возбуждения и надежность прилегания щеток к контактным кольцам генератора можно проверить на стенде, не разбирая генератор, измерив сопротивление между штекером «67» и «массой» генератора.

Если обмотка не имеет короткозамкнутых витков и щетки хорошо притерты к контактным кольцам, то сопротивление должно быть 4,2-4,7 Ом при температуре 20 °C.

После разборки генератора проверяют сопротивление обмотки возбуждения между двумя контактными кольцами, которое должно быть (4,3±0,2) Ом при температуре 20 °C. При этом необходимо следить за надежностью контакта между кольцами ротора и присоединенными к ним проводниками.

Затем проверьте с помощью контрольной лампы, нет ли замыкания обмотки на корпус ротора. Включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Один из проводов подсоедините к корпусу ротора, а второй – поочередно на каждое кольцо. В обоих случаях лампа не должна гореть. Если лампа загорается, то обмотка замкнута: необходимо заменить ротор.

Статор проверяют отдельно после разборки генератора.

В первую очередь проверьте омметром или с помощью контрольной лампы и аккумуляторной батареи, нет ли обрывов в обмотке статора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Поочередно подсоедините контрольную лампу между всеми выводами обмотки. Во всех трех случаях лампа должна гореть. Если хотя бы в одном случае лампа не горит, значит, есть обрыв в обмотке и нужно заменить статор или обмотку.

Затем проверьте, нет ли замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Подсоедините лампу к выводу обмотки статора, а провод от источника тока к корпусу статора, при этом лампа гореть не должна. Если лампа горит, то происходит замыкание и, следовательно, необходимо заменить статор или обмотку. Изоляция проводов обмотки должна быть без следов перегрева, который происходит при коротком замыкании в диодах выпрямительного блока генератора. Статор с такой поврежденной обмоткой замените. Наконец, необходимо проверить специальным дефектоскопом, нет ли в обмотке статора короткозамкнутых витков.

Исправный диод пропускает ток только в одном направлении. Неисправный может вообще не пропускать ток (обрыв цепи) или пропускать ток в обоих направлениях (короткое замыкание).
Короткое замыкание диодов выпрямительного блока можно проверить, не снимая генератор с автомобиля ВАЗ, предварительно отсоединив провода от аккумуляторной батареи и генератора. Проверить можно омметром или с помощью лампы (1,5 Вт, 12 В) и аккумуляторной батареи, как показано на рисунке.

Читать еще:  Cadillac cts 2016 — кадиллак спорткар

ПРИМЕЧАНИЕ
Для упрощения крепления деталей выпрямительного блока три диода имеют на корпусе «плюс» выпрямленного напряжения. Это диоды «положительные» и запрессованы в одну пластину выпрямительного блока. Другие три диода «отрицательные», имеют на корпусе «минус» выпрямленного напряжения и запрессованы в другую пластину выпрямительного блока или в крышку генератора.

Сначала проверьте, нет ли замыкания одновременно в «положительных» и «отрицательных» диодах. Для этого «плюс» батареи подсоедините к выводу «30» генератора, а «минус» – через лампу к корпусу генератора. Если лампа горит, то какие-то из «отрицательных» и «положительных» диодов имеют короткое замыкание. Короткое замыкание только «отрицательных» диодов можно проверить, соединив «плюс» батареи со штекером центрального вывода обмотки статора, а «минус» через лампу с корпусом генератора. Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» диодах.

Следует помнить, что в этом случае горение лампы может быть и следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается значительно реже, чем короткое замыкание диодов.

Для проверки короткого замыкания только в «положительных» диодах «плюс» батареи соедините с выводом «30» генератора, а «минус» – через лампу со штекером центрального вывода обмотки статора. Горение лампы укажет на короткое замыкание одного или нескольких «положительных» диодов. Обрыв в диодах без разборки генератора можно обнаружить только косвенно при проверке генератора на стенде по значительному снижению (на 20-30%) величины отдаваемого тока по сравнению с номинальным. Если обмотки генератора исправны, а в диодах нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в диодах.

Схемы проверки диодного моста генератора ВАЗ (а – проверка одновременно «положительных» и «отрицательных» диодов; б – проверка «отрицательных» диодов; в – проверка «положительных» диодов):
1 – генератор;
2 – контрольная лампа;
3 – аккумуляторная батарея.

Схема соединений генератора ВАЗ для проверки на стенде:
1 – вольтметр;
2 – выключатель;
3 – амперметр;
4 – аккумуляторная батарея;
5 – реостат;
6 – генератор.

Бортовой журнал ВАЗ 21074 (2006 г.)

Ремонт/ТО: Перестал заряжать генератор — ищем выход. Часть 2

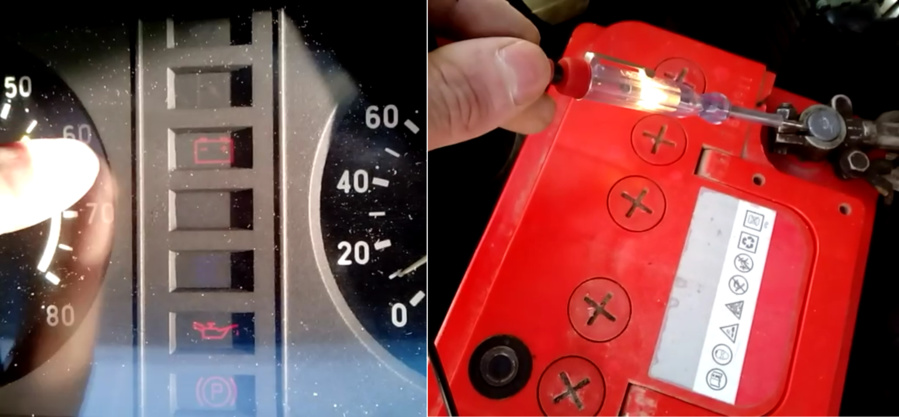

В прошлый раз я уже описал ситуацию http://avtomarket.ru/journal/VAZ/2107/35816/ . Вкратце: погасла контрольная лампа заряда аккумулятора, стрелка вольтметра не показывала зарядку с генератора.

Разобрал панель и проверил лампочку — оказалась целой, на следующий день продолжил выяснять причину и, порывшись в интернете, приступил к работе. Вооружился отверткой-индикатором с проводом и мультиметром. Так как причиной отсутствия заряда является потухшая контрольная лампа, то первым делом решил проверить работоспособность “цепи возбуждения” генератора. Вначале визуально осмотрел клеммы аккумулятора и целостность проводов идущих от него на генератор, к монтажному блоку и на “массу”.

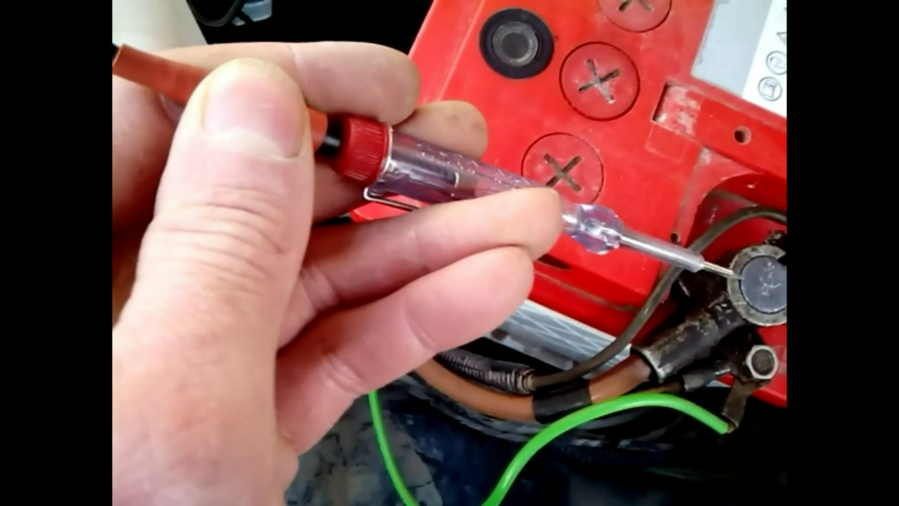

Вроде бы, все целое. Теперь, чтобы определить проходит ли ток возбуждения через панель на генератор включаем зажигание, берем отвертку-индикатор (лампочку) или небольшой длины провод, подключив один конец к снятой фишке со входа «61» генератора, а другой конец — к “массе” или отрицательной клемме аккумулятора.

При замыкании обычным проводом на “массу” должна загореться лампа в приборной панели, а при проверке отверткой-индикатором или она сама или лампа в панели, в зависимости у кого ниже сопротивление. В любом случае, мы видим что цепь не нарушена и ток возбуждения приходит на клемму «61» генератора. Таким образом, мы делаем вывод, что лампочка и вся “цепь возбуждения” генератора работоспособна, и проблема находится в генераторе.

Не снимая генератор, выясняю исправность регулятора напряжения в сборе с щеточным узлом. Для этого беру индикаторную отвертку и один конец цепляю к клемме «61» генератора, а другой к положительной клемме аккумулятора.

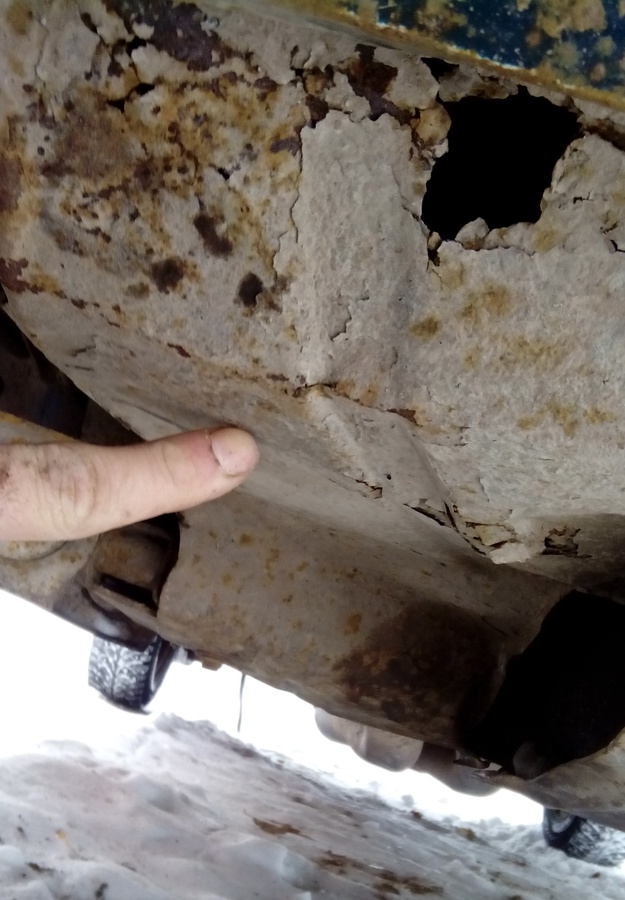

Наша лампочка не загорелась, значит внутри регулятора произошел обрыв и требуется его замена. Поэтому буду снимать генератор с машины, хотя это и не обязательно — регулятор можно поменять и так, правда это довольно тяжело в морозы -20. Ключом на 10 откручиваем саморезы с брызговика-защиты под генератором и отгибаем его в сторону.

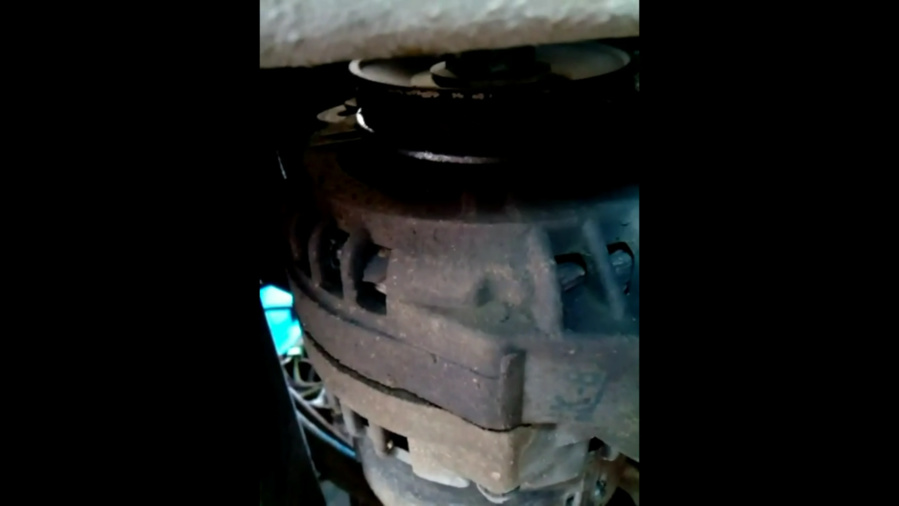

Затем берем ключ на 13 и откручиваем нижний болт крепления генератора, а также снимаем клеммы с выхода «30».

Сверху откручиваем болт регулировки натяжения ремня, и снимаем ремень с шкива генератора. Вынимаем генератор с посадочного места через нижний проем.Заношу генератор в теплое место, вооружаюсь мультиметром. Еще раз убеждаюсь в неисправности регулятора напряжения, прозвонив его мультиметром.

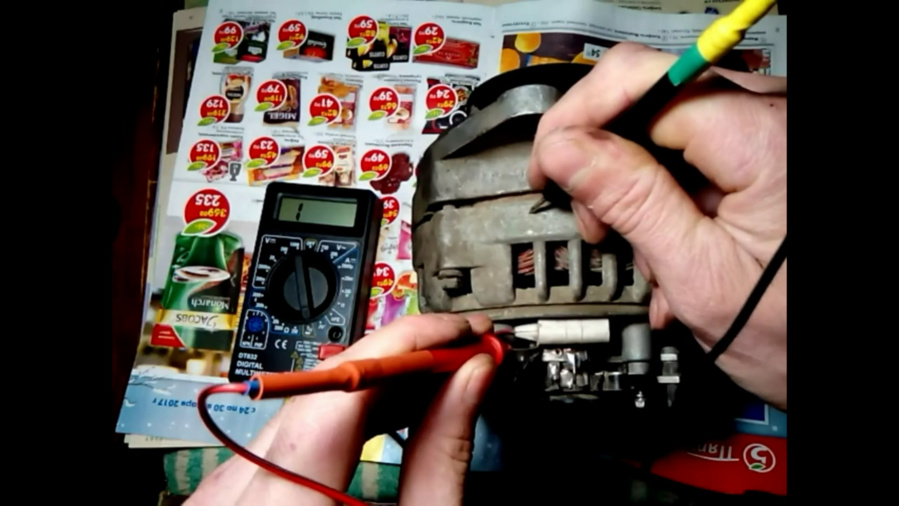

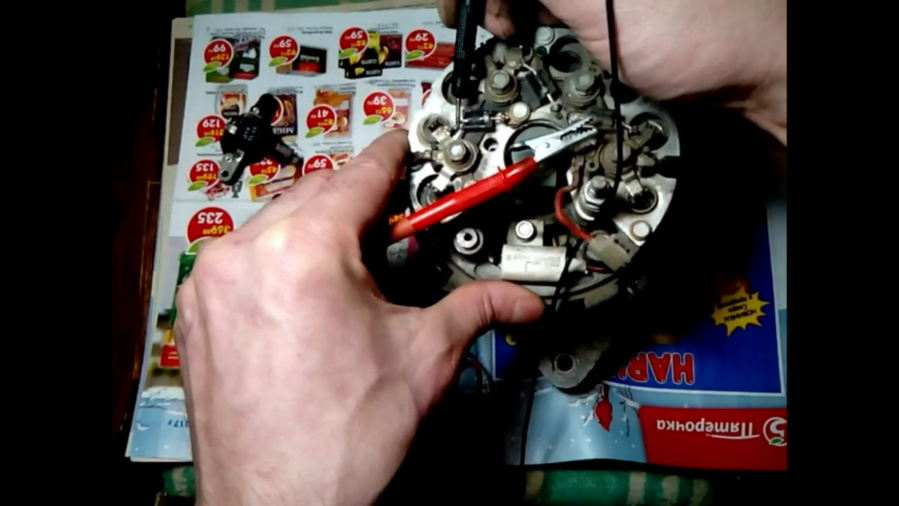

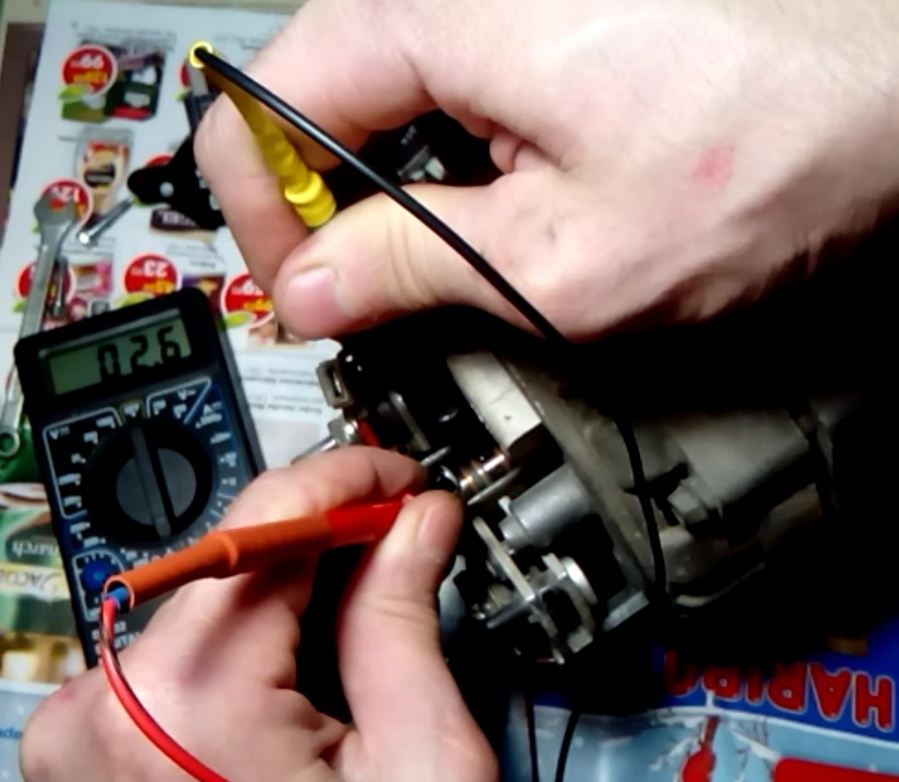

Как и следовало ожидать, цепь не прозванивается. Также проверяю диодный мост и обмотки на обрывы и замыкания.

Читать еще:  Детская автошкола Ростов на дону

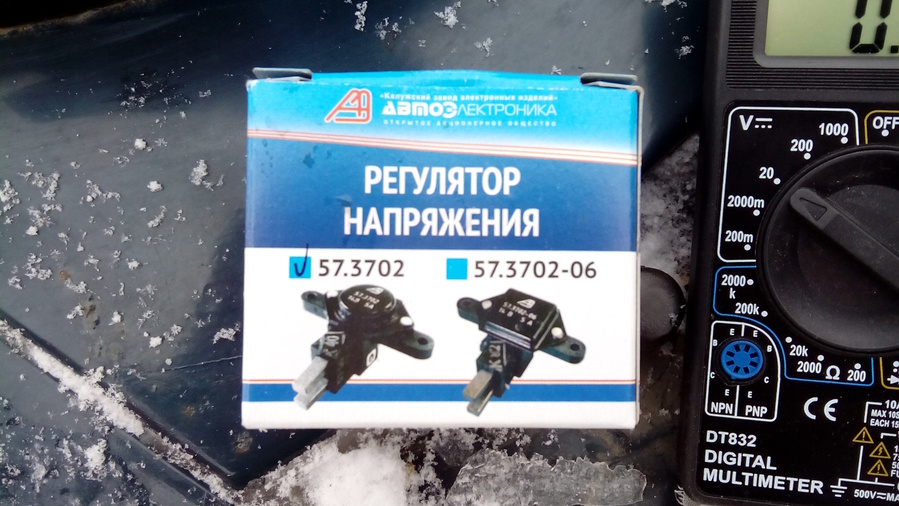

Таким образом, неисправным оказался только регулятор напряжения. Заменяем его на новый, купленный в магазине.

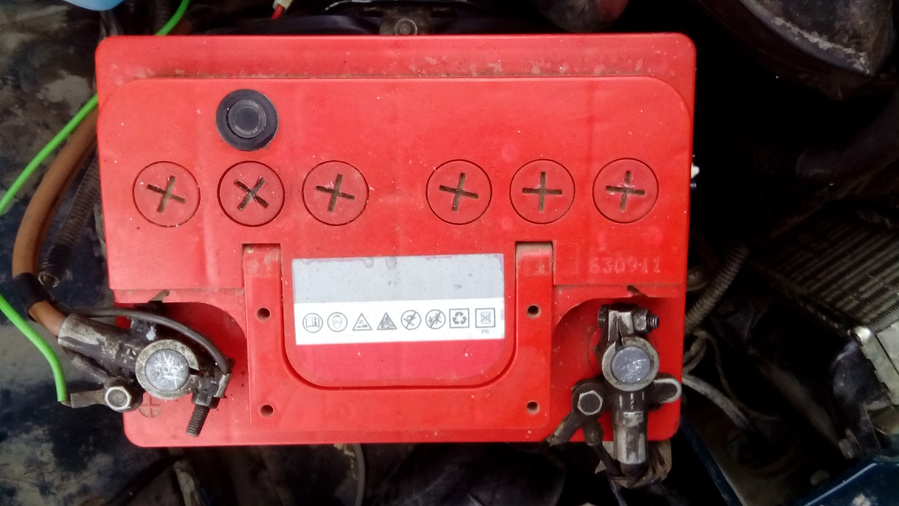

Устанавливаем генератор на место в обратном порядке, натягиваем ремень, подсоединяем заряженный аккумулятор. Для начала, измерим напряжение на клеммах аккумулятора на не заведенной машине.

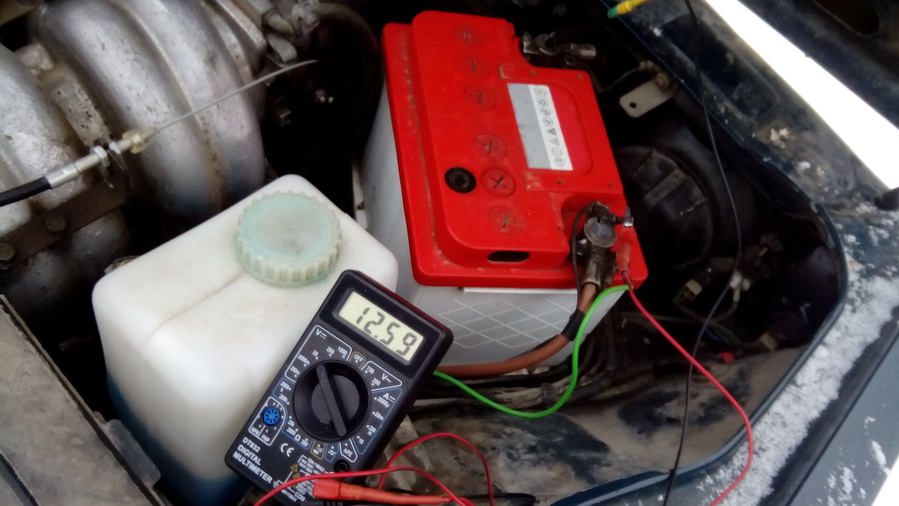

Лампа аккумулятора загорелась, вольтметр показывает уровень заряда АКБ, ток идет на обмотку возбуждения. Теперь заводим автомобиль и наблюдаем за показаниями на клеммах аккумулятора.

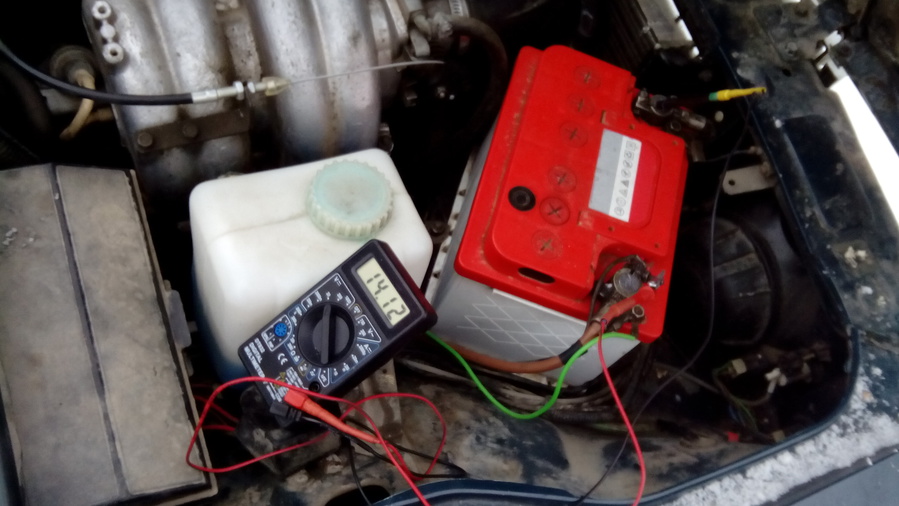

Как мы видим, генератор исправно работает и создает номинальный зарядный ток 14 В.

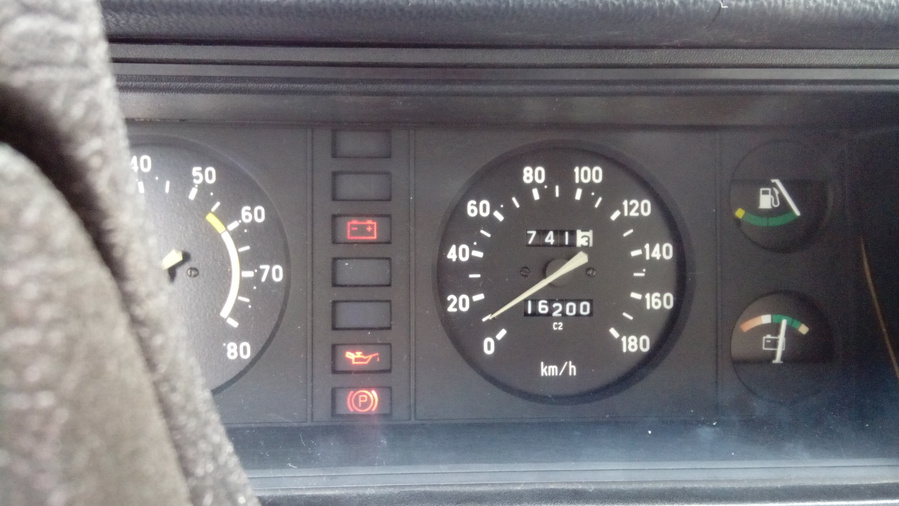

Лампа в панели погасла, стрелка вольтметра находится в режиме заряда аккумулятора.Проблема успешно устранена. Пошаговый разбор:

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения генератора в автомобилях ВАЗ

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

  • Р — розовый.
  • Ф — фиолетовый.
  • О — оранжевый.
  • ЧБ — черно-белый.
  • КБ — коричнево-белый.
  • ЧГ — черно-голубой.
  • К — коричневый.
  • Ч — черный.
  • Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

  • Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  • Статор – неподвижная часть генератора, также имеет обмотку.
  • Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
  • Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
  • Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
  • Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
  • Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Схема подключения генератора ВАЗ-2109

  1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
  2. Отрицательный диод.
  3. Дополнительный диод.
  4. Положительный диод.
  5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
  6. Комбинация приборов.
  7. Вольтметр.
  8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
  9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
  10. Реле зажигания.
  11. Замок зажигания.
  12. Аккумуляторная батарея.
  13. Конденсатор.
  14. Обмотка ротора.
  15. Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

  1. Аккумулятор 12В;
  2. генератор 94.3701;
  3. монтажный блок;
  4. замок зажигания;
  5. контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Читать еще:  Раздувает расширительный бачок ВАЗ 2114

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

  1. Отсоединить аккумуляторную батарею.
  2. Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
  3. Отсоединяем колодку с проводами с разъема генератора.
  4. Ослабляем затяжку крепления генератора к регулировочной планке, после чего
    подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
  5. Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Проверка генератора 9412.3701 – автомобиль ваз 2107

Проверка автомобильного генератора 9412.3701
1. Проверяем обмотки статора генератора 9412.3701:
а) прикладывая щупы омметра к контактным кольцам ротора, проверяем обмотку возбуждения на отсутствие обрыва. Сопротивление исправной обмотки возбуждения должно быть 5-10Ом;

б) подсоединяя щупы омметра к любому контактному кольцу и к ротору генератора, проверяем обмотку возбуждения на отсутствие замыкания на «массу». При исправной обмотке ротора омметр должен показать бесконечно большое сопротивление.

2. Проверяем обмотки статора генератора 9412.3701:
а) поочередно подсоединяя щупы омметра к выводам обмотки статора генератора, проверяем обмотку на обрыв. При отсутствии обрыва обмотки статора генератора омметр будет показывать малое сопротивление (около 10Ом);

б) подсоединив щупы омметра к любому выводу обмотки и к статору, проверяем обмотку статора на отсутствие замыкания на «массу».
Если короткого замыкания нет, то омметр должен показать бесконечно большое сопротивление.

3. Проверяем диодный мост генератора
Замечание:
Исправный полупроводниковый диод проводит электрический ток только в одном направлении. Диод неисправен, если он не проводит тока или проводит ток в обоих направлениях

а) подсоединяем щуп положительного вывода омметра (в режиме проверки диодов) к общей шине вспомогательных диодов (1), а щуп отрицательного вывода — к выводу проверяемого диода (2). Исправный диод не должен пропускать ток (сопротивление стремится к бесконечности);

б) меняем щупы тестера местами. Если диод исправен, омметр должен показать наличие сопротивления (несколько сотен Ом). Аналогично проверяем два других вспомогательных диода;

в) подсоединяем щуп отрицательного вывода омметра к пластине диодного моста генератора, в которую запрессован проверяемый диод, а щуп положительного вывода — к выводу диода. Исправный диод не должен пропускать ток (сопротивление стремится к бесконечности);

г) меняем щупы тестера местами. Если диод исправен, то омметр должен показать сопротивление в несколько сотен Ом).

Аналогично проверяем другие силовые диоды диодного моста генератора.
4. Проверяем регулятор напряжения:
а) осматриваем щетки регулятора напряжения, убеждаемся в их подвижности. Если щетки обломаны или сильно изношены (выступают из щеткодержателя не более чем на 5мм), либо их подклинивает в щеткодержателе — регулятор напряжения необходимо заменить;
б) для проверки регулятора напряжения собираем простейшую схему (см. рис. Схема проверки реле регулятор напряжения). К «массе» регулятора напряжения проводом подсоединяем отрицательный вывод источника питания, а к его выводу — положительный.
Контрольную лампу подключаем к щеткам регулятора напряжения.

Предупреждение!
При подсоединении к регулятору напряжения проводов, подающих напряжение, строго соблюдайте полярность. Неправильное подсоединение проводов выведет регулятор напряжения из строя.

Вольтметром контролируем напряжение, подаваемое на регулятор напряжения;

схема проверки реле регулятора напряжения генератора:
1 — мультиметр (в режиме вольтметра); 2 — контрольная лампа; 3 — «масса» регулятора напряжения; 4 — вывод регулятора напряжения; 5 — щетки

в) включаем блок питания и подаем напряжение 13В на регулятор напряжения. Контрольная лампа должна загореться, свидетельствуя о том, что при таком напряжении в бортовой сети автомобиля ваз 2107 ток возбуждения будет поступать на обмотку ротора генератора;
