Не работает прикуриватель ВАЗ 2112 16 клапанов

Замена прикуривателя ВАЗ 2110, 2111, 2112

Если раньше прикуривателем в автомобиле пользовались только курильщики, то сегодня он выступает в роли источника питания для видеорегистраторов, компрессоров, авто-холодильников и многих других устройств, и при такой интенсивности использования замена прикуривателя в автомобилях ВАЗ 2110, 2111, 2112 может потребоваться намного чаще.

Выполнить такой ремонт владелец может самостоятельно, без обращения на СТО. Но, для этого необходимо как минимум понимать схему подключения узла к другим модулям бортовой сети.

Необходимые запчасти

Для работы потребуется узел в сборе. Рекомендованы для замены заводские модели с артикулом 2108-3725010. Его заимствовали с линейки «восьмерок», но он в полной мере поддерживает функционал и других моделей. Можно выполнить замену прикуривателя ВАЗ 2110, 2111 или 2112 на евро. Артикул 11.3725. Цены на узел в сборе в среднем составляют около 400 рублей.

Необходимые для ремонта инструменты

Для установки прикуривателя ВАЗ 2110, 2111 или 2112 потребуется немного инструментов – небольшой пинцет, крестовая и плоская отвертка. Но это не значит, что операции просты, поскольку нужно отключать много разъемов. Но мероприятия экономически целесообразны, поскольку в автосервисе вы заплатите не менее 250 рублей (на 7.05.2019 года). Кроме этого вы потратите личное время на дорогу, ожидание и бензин.

Порядок операций

Перед снятием прикуривателя ВАЗ 2110, 2111 или 2112 нужно обесточить цепь, для этого из аккумулятора извлекается минусовая клемма. Теперь можно приступить непосредственно к работам:

    Нужно снять пластины с каждой стороны приборного тоннеля, для этого откручиваются по два болта с каждой. С правой стороны отсоединить колодку подсветки и прикуривателя.

Корпус узла зафиксирован на обшивке приборного тоннеля, ее нужно снять. Обшивочная накладка находится под рычагом ручника. Она легко извлекается плоской отверткой.

  • Также с помощью плоской отвертки теперь нужно поддеть и снять кожуха с рычага переключения КП.
  • Под чехлом расположен винт, его нужно выкрутить крестовой отверткой.
  • Теперь сидения водителя и переднего пассажира нужно отодвинуть и выкрутить винты КПП. Их пять.

  • Нужно снять верхнюю крышку приборного туннеля. Теперь прикуриватель – в доступе. Можно снять его патрон. Затем экран, который извлекается так, чтобы лапки вышли на световоде из пазов.
  • Плоской отверткой вдавить защелку рядом с гнездом прикуривателя, так она освобождается от световода.
  • Теперь можно вынуть узел вместе со всеми элементами.

  • Затем нужно зажать защелки на световоде, так он сразу отсоединяется от узла.
  • Если нужно поменять и сам светодиод, его легко удалить, нажав язычки на корпусе. При установке нового устройства проследите, чтобы прорезь в обшивке совпадала с выступом на корпусе.
  • Теперь можно приступать к установке нового прикуривателя. Сначала он коммутируется со световодом, следующие операции выполняются в обратной последовательности.
  • Замену прикуривателя ВАЗ 2110, 2111, 2112 своими руками без разбора тоннеля смотрите в видео:

    Штатный прикуриватель ВАЗ 2110, 2111, 2112 позволяет использовать не все существующие на рынке устройства, поэтому зачастую владельцы меняют его на узел европейского образца. Как это сделать смотрите в видео:

    Резюмируем

    Очевидно, что процедура замены прикуривателя достаточно проста, ее сможет выполнить даже новичок. Но нужно понимать, что прикуриватель придется менять часто, если повышать потребляемый ток более 25 ампер. Как только достигается это значение, всю вышеописанную процедуру придется выполнить заново, поскольку узел неизбежно выходит из строя. Чаще всего причиной этого является подключение одновременно нескольких устройств. Не стоит использовать тройники, и нужно всегда точно знать, сколько потребляет прибор, который вы хотите присоединить к прикуривателю. Это продлит ресурс и самого узла, и предохранителей.

    Что делать, если не работает прикуриватель на ВАЗ-2110

    Прикуривателем ВАЗ-2110 и других моделей автомобилей в наше время пользуются не только по прямому его назначению, но и в качестве розетки для передачи электроэнергии. Автовладельцы подключают достаточно большое количество различных электроприборов. Из-за частого использования прикуриватель может выходить из строя.

    Стоит отметить, что устройство состоит из нескольких элементов: вставки и стакана. Первый имеет цилиндрический вид и изготовлен из такого материала, как металл. Внизу него расположен контакт с плюсовым выходом от клеммы аккумулятора, а к самому корпусу подключена автомобильная «масса». Вторая часть также имеет форму цилиндра и выполнена из металла. Внутри расположена спираль, через которую идет ток, благодаря чему она раскаляется.

    Стоит обратить внимание на то, что прикуриватель автомобиля марки ВАЗ-2110 можно легко найти, когда в салоне достаточно темно. Это происходит благодаря его оснащению лампой, которая выполняет функцию подсветки. Когда водитель включает габариты – она загорается.

    Читать еще:  ВАЗ 2110 16 клапанов троит на холодную

    Принцип работы

    Прикуриватель ВАЗ-2110 обеспечивает приборы электроэнергией очень просто. Надавливая на вставку, она входит в стакан и фиксируется с помощью особых пластин. При этом ток нагревает внутреннюю спираль до тех пор, пока пластины не нагреются, тогда они приобретают первоначальное положение и выдавливают обратно вставку прикуривателя. Вынимая ее из стакана, водитель или пассажир могут подкурить сигарету от раскаленной спирали.

    Те автовладельцы ВАЗ, которые не курят, используют прикуриватель в основном для подключения приборов. Для этого они вставляют в стакан штекер от устройства, и он начинает работать, получая питание от аккумулятора.

    Причины поломки прикуривателя

    Специалисты советуют запомнить несколько причин, по которым работа прикуривателя ВАЗ-2110 может прекратиться. К ним относятся:

    1. Окисление контактов.
    2. Перегоревший предохранитель и спираль, находящаяся во вставке.
    3. Обрыв проводов электропроводки.

    Немаловажно помнить о том, что одной из первых причин нерабочего состояния прикуривателя является перегорание предохранителя. Для того чтобы проверить его работу, необходимо включить вентилятор печки обогрева ВАЗ, нажав на кнопку-клавишу. Если он начал работать, то прикуриватель цел. Также при отсутствии света габаритов или бардачка необходима замена. Вынув предохранитель из гнезда, необходимо проверить его с помощью мультиметра, и если он перегорел, поменять его на новый.

    Для того чтобы убедиться в целостности проводки, следует вытащить из панели автомобиля ВАЗ-2110 устройство передачи электроэнергии, используя крестообразную отвертку. Легче всего снять сначала облицовку, а затем рассоединить провода подсветки и прикуривателя. Наши специалисты акцентируют внимание читателей на том, что важно перед началом работы отсоединить клеммы от аккумулятора. Далее тщательно осмотреть все контакты. В том случае, если с ними все в порядке, нужно собрать панель и все детали в обратном режиме, после чего завести двигатель ВАЗ. Отсутствие зажигания будет говорить о том, что есть проблемы в цепи, ведущей к прикуривателю. Следующим этапом станет проверка проводки до монтажного блока с помощью прозвона проводников. Если причина в окислении или пригорании контактов, их необходимо зачистить наждачной бумагой мелкого абразива и заново проверить, работает устройство или нет. Еще одной проблемой может быть замыкание контактов самого разъема. Их тоже нужно зачистить наждачной бумагой.

    Стоит отметить, что прикуриватель ВАЗ-2110 часто не работает и из-за перегорания спирали стакана. Такая проблема очень часто исходит от потери свойства биметаллических пластин, они перестают при нагревании разгибаться и снова сгибаться. Данная ситуация приводит к перегреву спирали, и в итоге она перегорает. Этот элемент практически невозможно проверить на работоспособность, поэтому все заканчивается заменой прикуривателя автомобиля ВАЗ.

    Замена прикуривателя

    Для того чтобы поменять вышедший из строя прикуриватель, необходимо снять панель облицовки и вытянуть сгоревший элемент. Наши специалисты советуют прежде, чем провести замену на новый, окончательно убедиться в неисправности старого устройства. Важно аккуратно соединить провода питания прикуривателя и лампы, которая работает подсветкой, далее включить зажигание ВАЗ-2110 и утопить в стакан вставку. Спираль должна нагреться, после чего вставка «выпрыгнет». Если это случилось, устройство передачи электроэнергии работает.

    Чтобы поменять сгоревший прикуриватель на новый, необходимо обязательно отсоединить минусовую клемму аккумулятора. Нужно отключить провода, обеспечивающие питание сгоревшего устройства. Затем при помощи отвертки, нажав на защелку гнезда, вытолкнуть и вытащить стакан. Далее нужно вставить новый, после чего произвести все манипуляции в обратном порядке.

    Что делать, если не работает прикуриватель на ВАЗ-2110

    Прикуривателем ВАЗ-2110 и других моделей автомобилей в наше время пользуются не только по прямому его назначению, но и в качестве розетки для передачи электроэнергии. Автовладельцы подключают достаточно большое количество различных электроприборов. Из-за частого использования прикуриватель может выходить из строя.

    Стоит отметить, что устройство состоит из нескольких элементов: вставки и стакана. Первый имеет цилиндрический вид и изготовлен из такого материала, как металл. Внизу него расположен контакт с плюсовым выходом от клеммы аккумулятора, а к самому корпусу подключена автомобильная «масса». Вторая часть также имеет форму цилиндра и выполнена из металла. Внутри расположена спираль, через которую идет ток, благодаря чему она раскаляется.

    Стоит обратить внимание на то, что прикуриватель автомобиля марки ВАЗ-2110 можно легко найти, когда в салоне достаточно темно. Это происходит благодаря его оснащению лампой, которая выполняет функцию подсветки. Когда водитель включает габариты – она загорается.

    Принцип работы

    Прикуриватель ВАЗ-2110 обеспечивает приборы электроэнергией очень просто. Надавливая на вставку, она входит в стакан и фиксируется с помощью особых пластин. При этом ток нагревает внутреннюю спираль до тех пор, пока пластины не нагреются, тогда они приобретают первоначальное положение и выдавливают обратно вставку прикуривателя. Вынимая ее из стакана, водитель или пассажир могут подкурить сигарету от раскаленной спирали.

    Те автовладельцы ВАЗ, которые не курят, используют прикуриватель в основном для подключения приборов. Для этого они вставляют в стакан штекер от устройства, и он начинает работать, получая питание от аккумулятора.

    Причины поломки прикуривателя

    Специалисты советуют запомнить несколько причин, по которым работа прикуривателя ВАЗ-2110 может прекратиться. К ним относятся:

    1. Окисление контактов.
    2. Перегоревший предохранитель и спираль, находящаяся во вставке.
    3. Обрыв проводов электропроводки.
    Читать еще:  Замена ремня ГРМ на приоре 16 клапанной

    Немаловажно помнить о том, что одной из первых причин нерабочего состояния прикуривателя является перегорание предохранителя. Для того чтобы проверить его работу, необходимо включить вентилятор печки обогрева ВАЗ, нажав на кнопку-клавишу. Если он начал работать, то прикуриватель цел. Также при отсутствии света габаритов или бардачка необходима замена. Вынув предохранитель из гнезда, необходимо проверить его с помощью мультиметра, и если он перегорел, поменять его на новый.

    Для того чтобы убедиться в целостности проводки, следует вытащить из панели автомобиля ВАЗ-2110 устройство передачи электроэнергии, используя крестообразную отвертку. Легче всего снять сначала облицовку, а затем рассоединить провода подсветки и прикуривателя. Наши специалисты акцентируют внимание читателей на том, что важно перед началом работы отсоединить клеммы от аккумулятора. Далее тщательно осмотреть все контакты. В том случае, если с ними все в порядке, нужно собрать панель и все детали в обратном режиме, после чего завести двигатель ВАЗ. Отсутствие зажигания будет говорить о том, что есть проблемы в цепи, ведущей к прикуривателю. Следующим этапом станет проверка проводки до монтажного блока с помощью прозвона проводников. Если причина в окислении или пригорании контактов, их необходимо зачистить наждачной бумагой мелкого абразива и заново проверить, работает устройство или нет. Еще одной проблемой может быть замыкание контактов самого разъема. Их тоже нужно зачистить наждачной бумагой.

    Стоит отметить, что прикуриватель ВАЗ-2110 часто не работает и из-за перегорания спирали стакана. Такая проблема очень часто исходит от потери свойства биметаллических пластин, они перестают при нагревании разгибаться и снова сгибаться. Данная ситуация приводит к перегреву спирали, и в итоге она перегорает. Этот элемент практически невозможно проверить на работоспособность, поэтому все заканчивается заменой прикуривателя автомобиля ВАЗ.

    Замена прикуривателя

    Для того чтобы поменять вышедший из строя прикуриватель, необходимо снять панель облицовки и вытянуть сгоревший элемент. Наши специалисты советуют прежде, чем провести замену на новый, окончательно убедиться в неисправности старого устройства. Важно аккуратно соединить провода питания прикуривателя и лампы, которая работает подсветкой, далее включить зажигание ВАЗ-2110 и утопить в стакан вставку. Спираль должна нагреться, после чего вставка «выпрыгнет». Если это случилось, устройство передачи электроэнергии работает.

    Чтобы поменять сгоревший прикуриватель на новый, необходимо обязательно отсоединить минусовую клемму аккумулятора. Нужно отключить провода, обеспечивающие питание сгоревшего устройства. Затем при помощи отвертки, нажав на защелку гнезда, вытолкнуть и вытащить стакан. Далее нужно вставить новый, после чего произвести все манипуляции в обратном порядке.

    Замена прикуривателя и его предохранителя на ВАЗ 2110

    Пожалуй, сложно найти автомобиль, на котором бы не было прикуривателя. До появления множественных гаджетов и устройств, которые можно подключать через данный девайс, он использовался по своему прямому назначению. То есть позволял курящим людям прикурить от раскаленного металлического элемента.

    Как он работает?

    Прикуриватель подключается к аккумуляторной батарее по средствам монтажного блока. Когда прикурку включают в работу, через него идет сильный ток.

    Собственно, этот ток разогревает элемент, либо позволяет подключить энергозависимое устройство. Многие автомобилисты используют этот разъем для зарядки мобильного телефона, подключения навигатора, планшета.

    Но чаще всего прикурку применяют для подключения переносного электрического насоса. Он позволяет без физических усилий подкачать колеса в дороге, когда рядом обычной бытовой розетки нет.

    Прикурка от десятки

    По мере эксплуатации и подключения всевозможных гаджетов, в итоге прикуриватель может перестать работать. Причиной тому часто служит вышедший из строя предохранитель.

    В руководстве по эксплуатации к ВАЗ 2110 прилагается монтажная схема. На ней этот самый предохранитель обозначается маркировкой F18. Найдете вы его в монтажном блоке слева от руля на передней панели. Учтите, через этот предохранитель не должен проходить ток силой более 25 Ампер.

    Читать еще:  Клапан холостого хода ВАЗ 2106 карбюратор

    Поиск поломок

    Самый простой способ решения проблемы неисправного прикуривателя — это сдача автомобиля в ремонт на станцию технического обслуживания. Но стоит ли это делать, если сама работа не представляет собой ничего сложного, а затраты на услуги мастеров могут оказаться существенными?

    Порой лучше все сделать самостоятельно.

    Причина поломки

    Ваши действия

    Сгорел предохранитель прикуривателя

    Элемент необходимо заменить

    Вышла из строя лампа подсветки

    Устройство нуждается в замене

    Проводится проверка, меняются перегоревшие, оборвавшиеся или окислившиеся провода

    Не работает сам прикуриватель

    Ремонту девайс не подлежит, потому придется менять.

    Теперь давайте рассмотрим каждую из представленных поломок и способны замены элементов более подробно.

    Замена предохранителя

    Проверка работоспособности предохранителя выполняется достаточно легко. Для этого вам необходимо включить вентилятор отопительного оборудования. Если он не работает, тогда и прикурка работать не сможет. Это объясняется тем, что оба устройства подключены к одному предохранителю.

    Замена элемента выполняется следующим образом:

    • Демонтируйте крышку монтажного блока. Для этого просто нажмите пальцами на специальную защелку;
    • С помощью пинцета извлеките перегоревший предохранитель;
    • Аналогичным образом поставьте на место новый элемент. Предварительно убедитесь, что вы купили правильную деталь, которая соответствует характеристикам вашего ВАЗ 2110.

    Проводка

    При исправном вентиляторе, очевидно, что предохранитель также цел. Следовательно, выполнять его замену не нужно.

    Вместо этого поищите причину неисправности в проводке, которая соединяет монтажный блок и ваш прикуриватель.

    Обязательно в процессе проверки электрической цепи надевайте защитные перчатки из резины, поскольку по ходу диагностики вам может потребоваться воспользоваться металлическими инструментами.

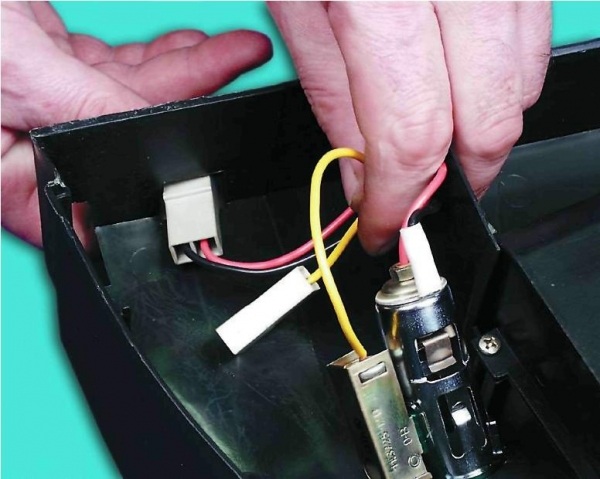

    Проводка устройства

    Лампа

    1. Отключите минусовую клемму от аккумуляторной батареи, расположенной в подкапотном пространстве вашего автомобиля.
    2. Снимите облицовку.
    3. Сожмите экран лампочки, чтобы лапки смогли выйти из прорези.
    4. Теперь элемент немного разжимается, тем самым он снимается вместе с патроном.

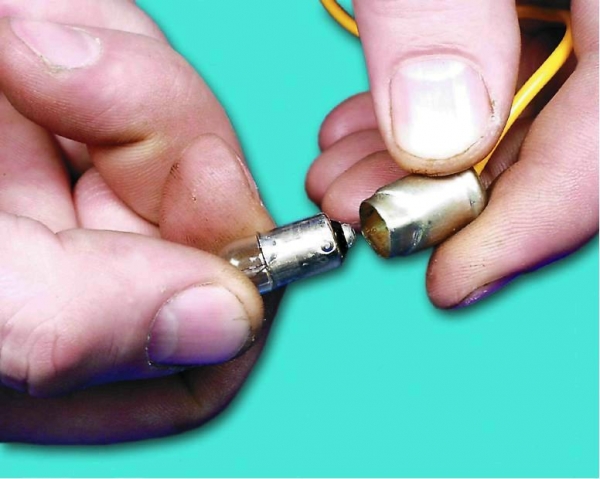

    5. Лампочка поворачивается на 90 градусов, после чего извлекается из патрона.
    6. Вооружитесь новой лампой, вставьте ее в патрон, а затем выполните процедуру сборки. Она полностью соответствует обратной последовательности демонтажа.
    7. Для замены лампочки подсветки в прикурке ВАЗ 2110, обязательно применяются устройства А 12-4.

    Лампа прикурки

    Замена прикурки

    Если все предыдущие меры по устранению неисправностей не дали положительного результата, не остается ничего другого, кроме как полностью снять и заменить старый прикуриватель на новый.

    Здесь точно советуем посмотреть видео урок, чтобы разобраться во всех деталях операции. Сам же процесс замены выглядит следующим образом:

    1. Отключите минусовую клемму от аккумуляторной батареи.
    2. Снимите облицовку.
    3. Извлеките патрон.
    4. В облицовке образуется проем, через который выводится колодка с проводами.
    5. Сожмите экран таким образом, чтобы лапки смогли вылезти из отверстий световода. Отсоедините элемент.
    6. Теперь нужно вывести устройство из соединения со световодом. Для этого необходимо просто нажать на защелки гнезда.
    7. Далее извлекаем гнездо путем его выталкивания из облицовки тоннеля пола. Так вы сможете снять устройство.
    8. Следующий шаг — извлечение гнезда. Для этого его проводят через проем с колодкой проводов.
    9. В нормальном состоянии спирать должна греться 20 секунд. После этого она щелкает и патрон возвращается на место. Если на данный процесс затрачивается больше или меньше времени, обязательно отрегулируйте работу прикуривателя.
    10. Регулировка выполняется довольно просто. Вам лишь необходимо подогнуть или сильнее разогнуть контакты.
    11. Теперь можно извлекать из облицовки световод.
    12. Вам остается только выполнить процедуру обратной сборки, применив на этот раз уже новый прикуриватель. Вы уже знаете, как его снять, потому с обратной установкой проблем возникнуть не должно.

    Процедура замена не занимает много времени, не отнимает много сил. Все это легко можно выполнить своими руками, если знать схему подключения, расположение монтажного блока и элементарную технику безопасности при работе с электрическими устройствами.

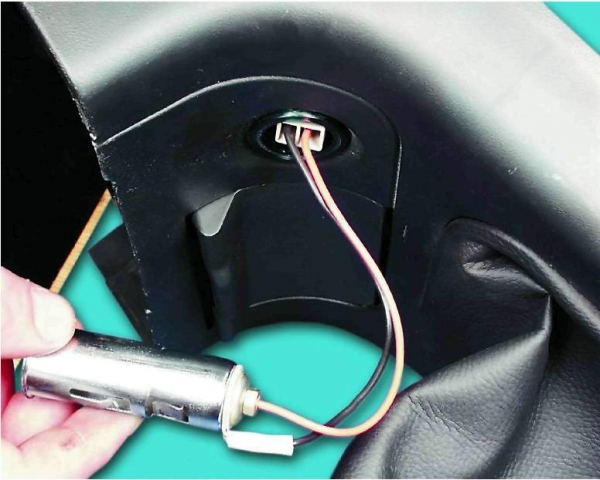

    Извлечение устройства

    Дополнительная прикурка

    Многие современные автомобилисты стремятся усовершенствовать собственную машину, сделать ее функциональнее, мультизадачнее.

    Для этого требуется подключение дополнительного энергозависимого оборудования. Оно питание именно от прикурки, потому многие решаются на доработку данного узла.

    Часто можно встретить рекомендации, согласно которым для повышения функциональности, к прикуривателю подключают тройник. Но расположение прикурки на ВАЗ 2110 достаточно неудобное, потому данное решение оптимальным не назовешь.

    Гораздо лучше подключить второе устройство. Здесь можно действовать двумя путями:

    • Подключить евро прикурку параллельно заводскому;
    • Выполнять подключение непосредственно от аккумуляторной батареи с помощью отдельного провода и предохранителя на 15 Ампер.

    Выбор за вами. Отметим только, что даже при наличии у вас двух устройств, замена все равно выполняется согласно приведенному выше алгоритму.
